Предыстория проекта
Оправы очков, являясь носителями прецизионных оптических компонентов, требуют превосходного качества поверхности, что напрямую влияет на эстетику продукта, комфорт ношения и премиальное позиционирование бренда. Традиционные процессы полировки оправ очков в основном основаны на ручных операциях или полуавтоматическом оборудовании, что обнажает следующие основные проблемы в долгосрочной производственной практике:
Узкое место в эффективности: ручная полировка отдельных деталей занимает примерно 8–12 минут, при этом квалифицированные специалисты производят только 50–60 деталей в день, что существенно зависит от уровня квалификации персонала.
Колебания качества: ручные операции демонстрируют плохую последовательность. Сложные изогнутые поверхности, такие как области височных петель и соединения носовых упоров, подвержены полировке мертвых зон или чрезмерной полировке, при этом уровень дефектов достигает 12-18%.
Ценовое давление: ежегодные расходные материалы для полировки (абразивы, полировальные пасты) стоят примерно 450 000 юаней на производственную линию, при этом износ оборудования и затраты на техническое обслуживание превышают 23% от общих производственных затрат.
Соблюдение экологических требований. Пыль и химические отходы, образующиеся при традиционной полировке, трудно поддаются обработке, и компании сталкиваются с рисками соблюдения требований в связи с ужесточением экологических норм.
Предприятие по производству очков с годовой мощностью около 1,2 миллиона оправ для очков среднего и высокого класса в 2024 году инициировало проект модернизации процесса полировки, чтобы преодолеть вышеупомянутые узкие места, стремясь создать автоматизированное решение для полировки с удвоенной эффективностью, стабильным качеством и контролируемыми затратами.
2
Решение
После технических исследований и оценки решения команда проекта разработала инновационную «Систему вибрационной полировки с магнитореологической поддержкой» (MAVPS). Эта система объединяет возможность удаления макроматериалов при вибрационной полировке с характеристиками микроточного контроля магнитореологической технологии, обеспечивая эффективную и равномерную полировку сложных изогнутых поверхностей на оправах очков.
Основной технический принцип
Магнитореологическая (МР) жидкость может подвергаться фазовому превращению на миллисекундном уровне под действием магнитного поля, переходя из сыпучего состояния в квазитвердое состояние. В этом решении эта характеристика реализована за счет установки регулируемого блока генерации магнитного поля в нижней части вибрационного контейнера. Благодаря точному контролю силы и распределения магнитного поля реологические свойства абразивного носителя (магнитореологического композитного абразива) динамически регулируются, что позволяет дифференцированно контролировать полирующее давление на разные участки оправы очков.
Технологическая последовательность и рабочие этапы
- Подготовка к предварительной обработке: оправу очков, подлежащих полировке, очистите ультразвуком (температура 45°C, частота 40 кГц, продолжительность 5 минут) для удаления с поверхности масла и твердых примесей с последующей сушкой. Закрепите оправы очков в центре виброконтейнера с помощью специальных приспособлений, убедившись, что дужки находятся в полувыдвинутом состоянии, чтобы избежать взаимного наложения.
- Приготовление абразивного носителя: Приготовьте магнитореологический композитный абразив базовой рецептуры: микропорошок карбида кремния (размер частиц W3,5) в количестве 35 %, порошок карбонильного железа в количестве 25 %, носитель из силиконового масла в количестве 38 % и поверхностно-активное вещество в количестве 2 %. Суммарная абразивная загрузка составляет 65-70% эффективного объема контейнера.
- Настройка параметров процесса: установите частоту вибрации 28–32 Гц с амплитудой, контролируемой на уровне 1,8–2,2 мм; напряженность магнитного поля задается по зонам — 80-100мТл для основных участков корпуса дужки, 120-150мТл для участков шарнирной точности; Цикл полировки установлен на уровне 12 минут на партию, выполняется в три этапа (грубая полировка 4 минуты, тонкая полировка 5 минут, чистовая полировка 3 минуты).
- Мониторинг процесса: мониторинг состояния поверхности оправы очков в режиме реального времени с помощью встроенного модуля визуального контроля. Система собирает данные о шероховатости поверхности каждые 2 минуты, автоматически переходя к следующему этапу или заканчивая полировку, когда значение Ra становится ниже 0,08 мкм.
- Последующая обработка: после завершения полировки выключите магнитное поле, чтобы абразивный носитель вернулся в жидкое состояние и можно было легко снять заготовку. Выполните вторичную ультразвуковую очистку (температура 35°С, частота 28 кГц, продолжительность 3 минуты) для удаления остатков абразива с поверхности. Наконец, проведите визуальный осмотр и измерение шероховатости поверхности.

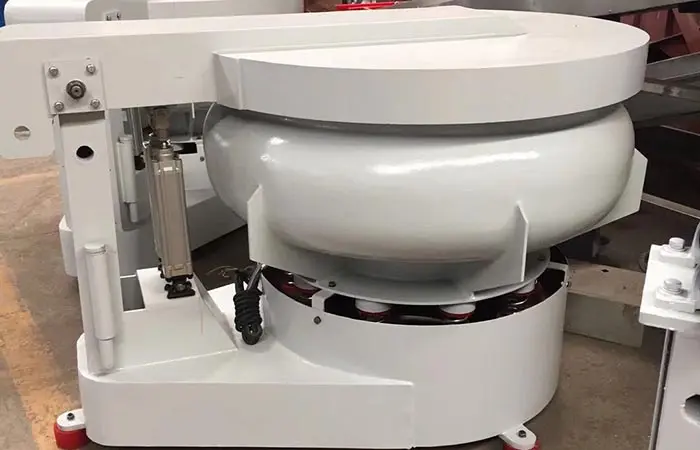

Ключевые параметры оборудования
| Категория параметра |
Имя параметра |
Значение параметра |
| Вибрационная система |
Частота вибрации |
28-32 Гц |
| Вибрационная система |
Амплитуда |
1,8-2,2 мм |
| Вибрационная система |
Объем контейнера |
25 л |
| Система магнитного поля |
Напряженность поля основной области тела |
80-100 мТл |
| Система магнитного поля |
Напряженность поля в области шарнира |
120-150 мТл |
| Система магнитного поля |
Время отклика переключения поля |
≤50 мс |
| Абразивная система |
Размер частиц микропорошка SiC |
W3,5 (около 3,5 мкм) |
| Абразивная система |
Абразивная загрузка |
65-70% объема контейнера |
| Технологический цикл |
Время полировки одной партии |
12 мин. |
3
Результаты внедрения
Система МАВПС завершила монтаж и ввод в эксплуатацию в августе 2024 года. После трех месяцев опытной эксплуатации и оптимизации процесса она была официально запущена в серийное производство в ноябре 2024 года. К марту 2025 года совокупно было отполировано около 350 000 оправ очков, в целом работа которых стабильна. Ниже приводится сравнение ключевых показателей до и после реализации:
186%
Повышение эффективности производства
73%
Снижение уровня дефектов
41%
Комплексная экономия средств
Детальное сравнение данных
| Показатель оценки |
До реализации |
После реализации |
Улучшение |
| Время полировки одной детали |
10 мин/шт. |
3,5 мин/шт. |
Эффективность выросла на 186 % |
| Ежедневная мощность (одна линия) |
55 штук |
160 штук |
Производительность выросла на 191 % |
| Шероховатость поверхности Ra |
0,15-0,25 мкм |
0,06-0,09 мкм |
Качество значительно улучшилось |
| Уровень дефектов полировки |
15,2% |
4,1% |
Снижено на 73% |
| Годовая стоимость расходных материалов |
450 000 юаней/линия |
260 000 юаней/линия |
Экономия 42% |
| Стоимость рабочей силы |
3 человека/линия |
1 человек/линия (надзор) |
Рабочая сила сокращена на 67% |
| Цикл обслуживания оборудования |
Еженедельное обслуживание |
Ежемесячное обслуживание |
Частота технического обслуживания снижена на 75 % |
Кроме того, система MAVPS демонстрирует значительные преимущества в следующих аспектах:
Адаптируемость сложной поверхности: участки, которые трудно покрыть традиционными методами, такие как изогнутые участки заушников и пазы для петель, демонстрируют значительно улучшенную однородность полировки без видимых мертвых зон при полировке при визуальном осмотре.
Постоянство поверхности: при серийном производстве изменение шероховатости поверхности в пределах одной партии оправ для очков контролируется в пределах ±0,015 мкм, что значительно лучше, чем ±0,08 мкм, достигаемое при ручной полировке.
Улучшение окружающей среды: магнитореологический композитный абразив используется в замкнутом цикле циркуляции без перелива пыли. Образование отходов сокращается примерно на 85%, что значительно снижает риски соблюдения экологических требований.
4
Значение приложения
Принятая в этом случае технология магнитореологической вибрационной полировки обеспечивает воспроизводимый технический путь и инновационный подход для индустрии производства очков и более широкой области прецизионной полировки аппаратного обеспечения. Его прикладная ценность отражена в следующих измерениях:
I. Справочник по отрасли на техническом уровне
Внедрение магнитореологической технологии разрушает присущую традиционной вибрационной полировке модель «равномерного приложения силы», обеспечивая дифференцированный прецизионный контроль для различных областей сложных заготовок. Эту техническую концепцию можно распространить на сценарии полировки корпусов часов, медицинских приборов, прецизионных клапанов и других металлических компонентов со сложными геометрическими характеристиками, демонстрируя широкую техническую универсальность.
II. Ориентированность на выгоды на экономическом уровне
С точки зрения окупаемости инвестиций система MAVPS требует инвестиций в оборудование примерно в 850 000 юаней на линию. С учетом повышения эффективности, снижения количества дефектов, экономии затрат на рабочую силу и снижения затрат на расходные материалы срок окупаемости составляет примерно 14 месяцев. Для предприятий по производству очков с годовой мощностью, превышающей один миллион штук, годовая совокупная выгода может достигать 3-5 миллионов юаней после крупномасштабного внедрения, что демонстрирует значительную экономическую целесообразность.
III. Промышленная модернизация на стратегическом уровне
Китайская индустрия производства очков в настоящее время находится в решающем переходном периоде от «производства OEM» к «производству интеллектуальных брендов». Автоматизация и повышение точности процессов полировки являются основополагающими возможностями для повышения добавленной стоимости продукции и поддержки премий бренда. Успешное применение системы MAVPS обеспечивает реализуемую техническую парадигму для отрасли, помогая совершить общий скачок в возможностях процессов.
IV. Перспективы продвижения
В будущем ожидается, что технология магнитореологической вибрационной полировки продолжит развиваться в следующих направлениях:
- Интеллектуальное обновление: интеграция алгоритмов визуального контроля искусственного интеллекта и адаптивного управления для оптимизации параметров полировки в реальном времени и самоитерации процесса.
- Адаптация к нескольким материалам. Разработайте специализированные системы абразивных составов, подходящие для высококачественных материалов оправ очков, таких как титановый сплав, бета-титан и сплав с эффектом памяти.
- Интеграция производственных линий: Обеспечьте бесшовную связь с предыдущими процессами формования и последующими процессами гальваники/покрытия для создания полностью автоматизированных производственных линий по производству оправ для очков.
Заключение
Успешное применение системы вибрационной полировки с магнитореологической поддержкой подтверждает осуществимость и коммерческую ценность технического маршрута «интеллектуальное управление полем + вибрационное полирование». Это решение не только решает давние проблемы полировки оправ очков, но и обеспечивает инновационную парадигму технической модернизации в отрасли прецизионной полировки фурнитуры. Благодаря постоянному развитию интеллектуального производства такие инновационные процессы, объединяющие междисциплинарные технологии, станут важной поддержкой для высококачественного развития производственного сектора.
