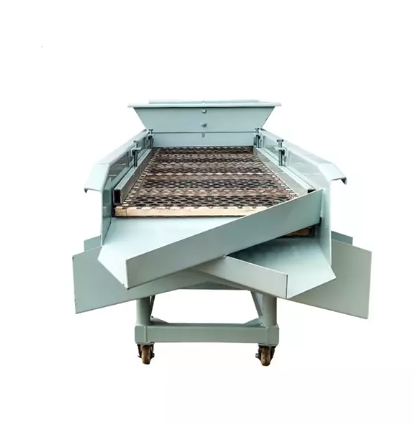

ما هي آلة الشاشة الاهتزازية الخطية؟

إن آلة الغربلة الاهتزازية الخطية عبارة عن قطعة أساسية ومتعددة الاستخدامات من المعدات الصناعية المصممة لفرز المواد وتصنيفها وفصلها حسب الحجم. من خلال إنشاء حركة اهتزازية خطية، تقوم الآلة بتحريك المواد في خط مستقيم عبر الشاشة، مما يسمح للجزيئات الدقيقة بالمرور بينما تستمر الجزيئات الأكبر في الأمام. هذه العملية فعالة للغاية للغربلة متعددة الطبقات، مما يجعل الغرابيل الاهتزازية الخطية أداة لا غنى عنها في صناعات التعدين والمعادن والمواد الكيميائية والأغذية والأدوية والبلاستيك والبناء. وتضمن قدرتها على دعم عمليات خط التجميع المستمرة إنتاجًا ثابتًا وكفاءة عالية وتقليل العمالة اليدوية، مما يجعلها استثمارًا ذكيًا لمنشآت الإنتاج الحديثة.

مقدمة ل آلات الغربلة الاهتزازية الخطية

تعتبر آلة الغربلة الاهتزازية الخطية جهازًا صناعيًا أساسيًا يستخدم لفصل المواد وتصنيفها وفرزها. إنها تعمل عن طريق توليد حركة اهتزازية خطية تدفع المواد عبر سطح الشاشة في خط مستقيم، مما يسمح للجزيئات الأصغر بالسقوط بينما تتحرك الجزيئات الأكبر للأمام. وهذا يجعلها ذات كفاءة عالية في الفحص متعدد الطبقات، خاصة في بيئات الإنتاج كبيرة الحجم.

وتكمن أهمية هذه الآلات في التصنيف الدقيق للمواد، والفحص الصناعي، ودعم عمليات خط التجميع المستمرة. من خلال فرز الجزيئات تلقائيًا حسب الحجم، فإنه يقلل من العمل اليدوي، ويقلل من فقدان المواد، ويضمن جودة المنتج المتسقة عبر التطبيقات المختلفة.

تشمل الصناعات التي تعتمد على شاشات الاهتزاز الخطية ما يلي:

• التعدين وعلم المعادن - فصل الخامات والفحم وفحم الكوك والمعادن لمزيد من المعالجة

• المواد الكيميائية ومواد البناء – الرمل والأسمنت والأسمدة والمساحيق

• الأغذية والأدوية – فحص الحبوب والأدوية المسحوقة وغيرها من المواد الدقيقة

• المواد البلاستيكية والمواد الكاشطة – التعامل مع الحبيبات والمساحيق والمواد السائبة الأخرى

غالبًا ما يشار إلى هذه الآلات باسم الغرابيل الاهتزازية الخطية، أو آلات الغربلة الخطية، أو معدات الغرابيل الاهتزازية، اعتمادًا على المصطلحات الإقليمية ومواصفات الشركة المصنعة. وهي مناسبة بشكل خاص لعمليات خط التجميع لأنها تتيح المعالجة المستمرة بأقل وقت توقف.

كيف تعمل آلة الغربلة الاهتزازية الخطية؟

مبدأ العمل لشاشة الاهتزاز الخطية

جوهر الشاشة الاهتزازية الخطية هو نظام محرك الاهتزاز المزدوج. يدور كل محرك في اتجاهين متعاكسين، مما يؤدي إلى إنشاء مسار اهتزاز خطي على سطح الشاشة. على عكس الشاشات الاهتزازية الدائرية، يسمح هذا التصميم للمواد بالتحرك بشكل مستقيم للأمام أثناء رفعها وإسقاطها بشكل متكرر، مما يعزز الفصل الفعال حسب حجم الجسيمات.

تتفاعل القوة الناتجة عن المحركات مع الجاذبية لتحريك الجزيئات على طول الشاشة. تمر الجسيمات الدقيقة تدريجيًا عبر الفتحات الشبكية للطبقات السفلية، بينما تستمر الجسيمات الأكبر في السفر عبر السطح. تضمن هذه الحركة تقسيم المواد إلى طبقات بشكل طبيعي بناءً على حجمها وكثافتها، وهو أمر بالغ الأهمية لتحقيق فحص عالي الدقة.

المكون	وظيفة
محركات اهتزاز مزدوجة	إنتاج حركة اهتزازية خطية
كتل غريب الأطوار	تحويل الطاقة الدورانية إلى اهتزاز
مهاوي المحرك المائلة	حركة المواد المباشرة على طول الشاشة
طبقات الشاشة	فصل الجزيئات الناعمة والخشنة

هذه الآلية تجعل الغرابيل الاهتزازية الخطية مثالية لخطوط التجميع، لأنها تضمن التدفق المستمر للمواد والإخراج المتسق.

وأوضح عملية الفحص

تدخل المواد إلى الماكينة من خلال وحدة التغذية الاهتزازية ويتم توزيعها بالتساوي عبر سطح الشاشة متعدد الطبقات. ويتم الانفصال على عدة مراحل:

• تبقى الجزيئات الكبيرة في الأعلى، وتتحرك عبر الشاشة بينما يتم رفعها قليلاً بواسطة الاهتزاز.

• تمر الجزيئات الصغيرة عبر شبكة الطبقة الأولى وتسقط إلى الطبقة التالية، حيث يحدث المزيد من الانفصال.

• تسمح الشاشات متعددة الطبقات للآلة بفرز أحجام الجسيمات المتعددة في وقت واحد، مما يزيد من كفاءة المعالجة.

التقنيات المتقدمة في شاشات الاهتزاز الخطية

تشتمل شاشات الاهتزاز الخطية الحديثة على ميزات متقدمة لتحسين الأداء والمتانة:

• اهتزاز متزامن ذاتيًا - يضمن حركة سلسة ومستقرة دون تعديل إضافي

• نظام التخميد الزنبركي المطاطي - يمتص الاهتزازات لحماية الآلات وتقليل الضوضاء

• لوحات شاشة مقاومة للتآكل - تعمل على إطالة عمر الخدمة حتى في ظل التطبيقات الثقيلة

• مانع تسرب الضغط اللامركزي - يمنع الغبار والجسيمات الدقيقة من الهروب من الماكينة

لا تعمل هذه الميزات على زيادة كفاءة الفحص فحسب، بل تعمل أيضًا على تقليل تكاليف الصيانة وإطالة العمر الافتراضي للماكينة.

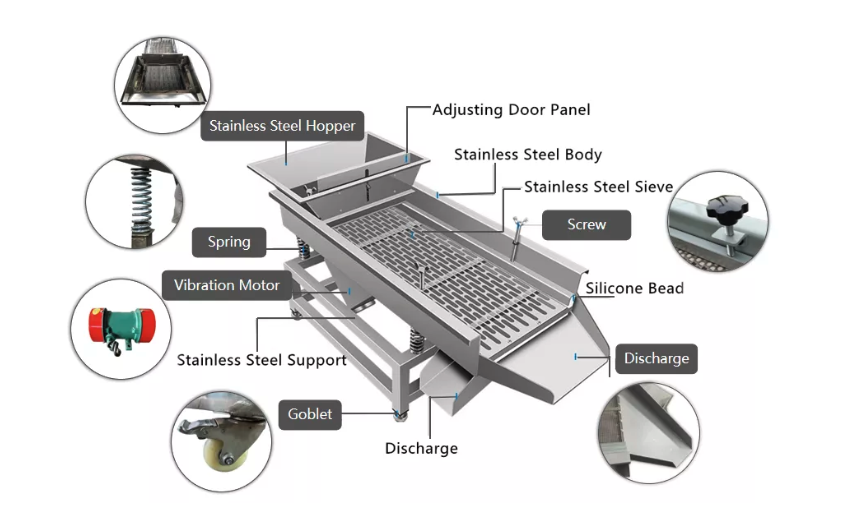

مكونات وهيكل آلة الغربلة الاهتزازية الخطية

تتكون آلة الغربلة الاهتزازية الخطية من مكونات متعددة مصممة بعناية والتي تعمل معًا لضمان فصل المواد بكفاءة وثبات ودقة. كل جزء مهم للأداء والمتانة والسلامة، خاصة في التطبيقات الصناعية الثقيلة.

صندوق الشاشة

صندوق الشاشة هو المكون المركزي الذي يحدث فيه الفرز والتصنيف الفعلي للمواد. يؤثر تصميمها بشكل مباشر على كفاءة الغربلة وطول عمر الماكينة. يتكون صندوق الشاشة النموذجي من:

• جسم الخزان – يعمل بمثابة العلبة الرئيسية، مما يوفر القوة لتحمل الأحمال الثقيلة والاهتزاز المستمر.

• منفذ التغذية العلوي - يضمن دخول المواد إلى الماكينة بالتساوي، مما يمنع التكتل أو التوزيع غير المتساوي.

• إطار الشاشة - يحافظ على شبكة الشاشة في مكانها بشكل آمن.

• لوحة الشاشة أو الشبكة – طبقة الترشيح الفعلية التي تفصل الجزيئات على أساس الحجم.

• شبكة البطانة - تحمي سطح الشاشة من التآكل، خاصة عند التعامل مع المواد الكاشطة مثل الخامات أو الرمل.

• منفذ التفريغ - يسمح للمواد المعالجة بالخروج بكفاءة، مما يمنع الانسداد.

يتم تصنيع معظم صناديق الغربلة من صفائح فولاذية ملحومة معززة بأضلاع داخلية. وهذا يضمن الصلابة في ظل الاهتزازات الشديدة ويمنع التشوه أثناء الاستخدام طويل الأمد. كما يساعد صندوق الشاشة المصمم جيدًا على تقليل الضوضاء والحد من تسرب الغبار والحفاظ على جودة فصل متسقة.

إطار الشاشة

يعمل إطار الشاشة كهيكل دعم لشبكة الشاشة. يجب أن يحافظ على التسطيح عبر سطح الغربلة لضمان التوزيع المتساوي للمواد والفصل الدقيق للجسيمات. تشمل المواد الشائعة لإطار الشاشة ما يلي:

• خشب الصنوبر - خفيف الوزن وقوي ومرن قليلاً لامتصاص الاهتزازات

• خشب منخفض التشوه – يقلل من التشوه حتى في ظل الاستخدام المكثف طويل الأمد

يسمح تصميم الإطار للشبكة بالبقاء مشدودة ويمنع الترهل، مما قد يقلل من دقة الفحص. ومن خلال امتصاص ضغط الاهتزاز، فإنه يعمل أيضًا على إطالة عمر كل من الشبكة والآلة.

خيارات شبكة الشاشة

يعتمد اختيار شبكة الشاشة على نوع المادة وحجم الجسيمات ودقة الفصل المطلوبة. تشمل الخيارات ما يلي:

• شبكة فولاذية منخفضة الكربون - تستخدم على نطاق واسع لفحص الأغراض العامة والمواد السائبة الجافة

• شبكة من النحاس أو البرونز - توفر مقاومة ممتازة للتآكل، ومناسبة للمساحيق الكيميائية أو المواد الرطبة

• شبكة سلكية من الفولاذ المقاوم للصدأ - مثالية لتطبيقات الأغذية والأدوية والنظافة العالية

يمكن أن تكون الشاشة ذات طبقة واحدة للفصل البسيط أو متعددة الطبقات لتصنيف الجزيئات الدقيقة والمتوسطة والخشنة في وقت واحد. تعمل التكوينات متعددة الطبقات على زيادة الإنتاجية وتقليل الحاجة إلى أجهزة متعددة وتحسين كفاءة الإنتاج.

محرك الاهتزاز

يعتبر محرك الاهتزاز هو قلب آلة الغربلة الاهتزازية الخطية، مما يوفر قوة الإثارة اللازمة لتحريك المواد على طول الغربال. تشمل النقاط الرئيسية ما يلي:

• التثبيت العلوي – الطريقة القياسية، يضمن اهتزازًا متساويًا عبر سطح الشاشة

• التثبيت المثبت على الجانب – اختياري، يسمح بزوايا اهتزاز مختلفة أو احتياجات تشغيلية محددة

تعمل قاعدة المحرك على تأمين المحرك بإحكام، ويجب ربط البراغي وفحصها بانتظام لتجنب ارتخائها، مما قد يؤدي إلى الإضرار بكفاءة الفحص والسلامة وعمر الماكينة. كما يسمح تصميم محرك الاهتزاز للمشغلين بضبط السعة والتردد للمواد المختلفة، مما يحسن مرونة الماكينة.

نظام التخميد

يلعب نظام التخميد دورًا حاسمًا في تقليل انتقال الاهتزاز إلى الأرض والهياكل المحيطة، مما يقلل من تآكل الماكينة ويمنع حدوث أضرار هيكلية. هناك نوعان رئيسيان:

• نوع المقعد - سهل التركيب ومثالي للآلات ذات ارتفاعات التثبيت المنخفضة

• النوع المعلق - أكثر مرونة، ويوفر امتصاصًا أفضل للصدمات، ومناسب للبيئات عالية الاهتزاز

تدعم النوابض الموجودة في نظام التخميد وزن صندوق الشاشة أثناء امتصاص الصدمات. وهذا يحمي الإطار، ويقلل الضوضاء، ويطيل عمر كل من الماكينة ومكوناتها.

الإطار السفلي وهيكل الدعم

يوفر الإطار السفلي وهيكل الدعم الأساس للآلة بأكملها، مما يضمن الاستقرار والمحاذاة والتوزيع المناسب للاهتزاز. تشمل الوظائف ما يلي:

• دعم الوزن الكامل لصندوق الشاشة والمواد

• الحفاظ على المحاذاة بحيث يتحرك الاهتزاز بكفاءة دون الضغط الهيكلي

• امتصاص ونقل الاهتزازات بشكل آمن لمنع تلف الأساس

يعد الإطار السفلي القوي مهمًا بشكل خاص للآلات التي تتعامل مع المواد الثقيلة أو الكاشطة، مما يضمن بقاء النظام آمنًا ومستقرًا وعمليًا في ظل الاستخدام المستمر.

الميزات الرئيسية لآلات الغربلة الاهتزازية الخطية

• إغلاق ممتاز - يقلل من فقدان الغبار والمسحوق

• استهلاك منخفض للطاقة وضوضاء - مناسب للاستخدام الصناعي على المدى الطويل

• دقة فحص عالية - فصل دقيق لأحجام الجسيمات المتعددة

• قدرة معالجة كبيرة - مناسبة للتطبيقات الثقيلة

• عملية بسيطة – سهولة استبدال الشاشة وصيانتها

• تصميم مغلق بالكامل - تفريغ المواد تلقائيًا

• بناء متين - صفائح فولاذية ملحومة ومقاطع معززة

• تطبيقات متعددة الاستخدامات - تتعامل مع المساحيق والحبيبات والمواد السائبة



تطبيقات آلات الغربلة الاهتزازية الخطية

تُستخدم آلات الغربلة الاهتزازية الخطية على نطاق واسع في مختلف الصناعات نظرًا لكفاءتها العالية وفصلها الدقيق وقابليتها للتكيف. فهي تساعد على تقليل الفاقد، وتحسين جودة المنتج، وتمكين الإنتاج المستمر السلس.

التعدين والمعادن

تلعب شاشات الاهتزاز الخطية دورًا حاسمًا في عمليات التعدين والمعادن، حيث يلزم الفصل الدقيق للمواد الخام. إنها مثالية للخام والفحم وفحم الكوك والجسيمات المعدنية، مما يضمن تصنيف المواد إلى الحجم الصحيح قبل المعالجة الإضافية مثل الصهر أو التكسير أو المعالجة الكيميائية. من خلال الحفاظ على حجم الجسيمات الموحد، تحمي الماكينة المعدات النهائية، وتقلل من تآكل الكسارات والمصاهر، وتعزز كفاءة المصنع بشكل عام. يتيح التشغيل المستمر إنتاجية كبيرة الحجم، مما يجعلها مناسبة لعمليات التعدين واسعة النطاق.

المواد الكيميائية ومواد البناء

في قطاعي الكيماويات والبناء، تعد الدقة والنظافة أمرًا ضروريًا. تتعامل شاشات الاهتزاز الخطية بكفاءة مع المواد مثل الرمل والأسمنت والأسمدة والمساحيق الكيميائية المختلفة، وفصل الجزيئات الدقيقة والخشنة أثناء إزالة الشوائب. تسمح إمكانية الفحص متعدد الطبقات بمعالجة درجات منتجات متعددة في وقت واحد، مما يقلل الحاجة إلى آلات منفصلة. من خلال الحفاظ على تناسق المنتج ومنع التلوث، تدعم هذه الشاشات الامتثال التنظيمي وكفاءة الإنتاج، خاصة في خطوط التصنيع عالية السعة.

الغذاء والأدوية والبلاستيك

تستفيد الصناعات ذات معايير النظافة والجودة الصارمة أيضًا من شاشات الاهتزاز الخطية. يتم استخدامها للحبوب، مسحوق الأدوية، والحبيبات البلاستيكية، مما يضمن حجم الجسيمات الموحد وإزالة الغبار أو الجسيمات الغريبة. تسمح التكوينات متعددة الطبقات بالتصنيف المتزامن للدرجات المختلفة في مسار واحد. تضمن الشاشات المصنوعة من الفولاذ المقاوم للصدأ أو المواد الغذائية الامتثال للوائح النظافة. من خلال توفير فصل دقيق وموثوق، تساعد هذه الشاشات الشركات المصنعة في الحفاظ على جودة المنتج، وتقليل النفايات، وتبسيط خطوط الإنتاج الآلية.

المزايا الصناعية

في جميع القطاعات، توفر شاشات الاهتزاز الخطية مزايا تشغيلية كبيرة. إنها تسمح بفصل متعدد الطبقات بدقة عالية، مما يجعلها مناسبة للإنتاج المستمر وعالي السعة. ومن خلال تقليل التعامل اليدوي، فإنها تعمل على تحسين السلامة في مكان العمل وخفض تكاليف العمالة. ويضمن تصميمها الموفر للطاقة إنتاجية عالية مع الحد الأدنى من استهلاك الطاقة، كما يسمح تصميمها متعدد الاستخدامات بالتعامل مع المساحيق والحبيبات والمواد السائبة، بما في ذلك المواد الكاشطة. بشكل عام، تعمل الشاشات الاهتزازية الخطية على تحسين الكفاءة والإنتاجية وجودة المنتج في أي صناعة معالجة مواد تقريبًا.

الأسئلة الشائعة الشائعة حول آلات الغربلة الاهتزازية الخطية

س: كم عدد الطبقات التي يمكن لشاشة الاهتزاز الخطية التعامل معها؟

ج: تدعم الغرابيل الاهتزازية الخطية عادةً من 1 إلى 5 طبقات، اعتمادًا على الطراز والتطبيق. تسمح الشاشات متعددة الطبقات بالفصل المتزامن للجزيئات الدقيقة والمتوسطة والخشنة، مما يزيد من الكفاءة ويقلل من الحاجة إلى آلات متعددة في خطوط الإنتاج.

س: هل يمكن معالجة المواد المسحوقة والحبيبية؟

ج: نعم، لقد تم تصميم الماكينة للتعامل مع كل من المواد المسحوقة والحبيبية بكفاءة. يمكن تعديل سعة الاهتزاز، ونوع شبكة الغربال، والتكوين متعدد الطبقات لتحسين الفصل ومنع الانسداد أو فقدان المواد.

س: كيفية اختيار مادة شبكة الشاشة المناسبة؟

ج: يعتمد الاختيار على نوع المادة، وحجم الجسيمات، والمقاومة الكيميائية أو التآكل المطلوبة. تشمل الخيارات الشائعة الفولاذ منخفض الكربون للاستخدام العام، والنحاس أو البرونز لمقاومة المواد الكيميائية، والفولاذ المقاوم للصدأ للاستخدامات الغذائية أو الصيدلانية أو الصحية.

س: ما مدى كفاءة استخدام الطاقة في آلة الغربلة الاهتزازية الخطية؟

ج: تم تصميم هذه الآلات لاستهلاك منخفض للطاقة مع الحفاظ على إنتاجية عالية. تعمل أنظمة المحركات الاهتزازية الفعالة والتصميم الهيكلي الأمثل على تقليل استخدام الطاقة وتكاليف التشغيل، مما يجعلها مناسبة للتطبيقات الصناعية واسعة النطاق.

س: هل يمكن تعديل تردد الاهتزاز والسعة؟

ج: نعم، تسمح معظم شاشات الاهتزاز الخطية للمشغلين بضبط تردد الاهتزاز وسعةه لتتناسب مع نوع المادة وحجم الجسيمات. تعمل التعديلات على تحسين كفاءة الفحص، وتقليل التآكل، وتقليل فقد المواد.

خاتمة

باختصار، توفر آلة الغربلة الاهتزازية الخطية فصلًا عالي الدقة للمواد، وغربلة متعددة الطبقات، وتشغيلًا موفرًا للطاقة عبر مجموعة واسعة من الصناعات. بدءًا من معالجة الخام والفحم وحتى المساحيق الكيميائية والحبوب والحبيبات البلاستيكية، فإنها تضمن تصنيف المواد بشكل متسق وجاهزة لمزيد من المعالجة. بالنسبة للمصنعين الذين يبحثون عن حلول غربلة موثوقة ومتينة وعالية الأداء،  مصنع هوتشو نوردن للآلات تقدم شاشات اهتزازية خطية مصممة بخبرة تجمع بين التكنولوجيا المتقدمة والبنية القوية وعمر الخدمة الطويل. تعتبر أجهزتهم مثالية لخطوط الإنتاج المستمرة، مما يساعد الشركات على تحسين الكفاءة وتقليل النفايات وتحقيق جودة عالية للمنتج.
