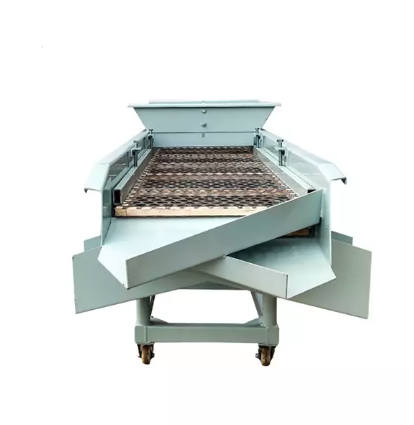

Une machine à tamis vibrant linéaire est un équipement industriel polyvalent et essentiel conçu pour trier, classer et séparer les matériaux par taille. En créant un mouvement vibratoire linéaire, la machine déplace les matériaux en ligne droite à travers le tamis, permettant aux particules fines de passer tandis que les particules plus grosses continuent d'avancer. Ce processus est très efficace pour le criblage multicouche, faisant des cribles vibrants linéaires un outil indispensable dans les industries minières, métallurgiques, chimiques, alimentaires, pharmaceutiques, plastiques et de la construction. Leur capacité à prendre en charge les opérations continues de la chaîne d’assemblage garantit un rendement constant, une efficacité élevée et une réduction du travail manuel, ce qui en fait un investissement intelligent pour les installations de production modernes.
Une machine à tamis vibrant linéaire est un appareil industriel essentiel utilisé pour séparer, classer et trier les matériaux. Il fonctionne en générant un mouvement vibratoire linéaire qui propulse les matériaux sur la surface du tamis en ligne droite, permettant aux particules plus petites de tomber tandis que les plus grosses avancent. Cela le rend très efficace pour le criblage multicouche, en particulier dans les environnements de production à haut volume.
L'importance de ces machines réside dans la classification précise des matériaux, le criblage industriel et la prise en charge des opérations continues de la chaîne d'assemblage. En triant automatiquement les particules par taille, il réduit le travail manuel, minimise les pertes de matériaux et garantit une qualité de produit constante dans diverses applications.
Les industries qui s'appuient sur des cribles vibrants linéaires comprennent :
Exploitation minière et métallurgie – séparation des minerais, du charbon, du coke et des minéraux pour un traitement ultérieur
Produits chimiques et matériaux de construction – classement du sable, du ciment, des engrais et des poudres
Produits alimentaires et pharmaceutiques – criblage de céréales, de médicaments en poudre et d'autres matériaux fins
Plastiques et abrasifs – manipulation de granulés, poudres et autres matériaux en vrac
Ces machines sont souvent appelées tamis vibrants linéaires, machines à tamis linéaires ou équipements de tamis vibrant, selon la terminologie régionale et les spécifications du fabricant. Ils sont particulièrement adaptés aux opérations sur les chaînes d'assemblage car ils permettent un traitement continu avec un temps d'arrêt minimal.
Le cœur d’un tamis vibrant linéaire est son système de moteur à double vibration. Chaque moteur tourne dans des directions opposées, créant une trajectoire de vibration linéaire sur la surface de l'écran. Contrairement aux tamis vibrants circulaires, cette conception permet aux matériaux de se déplacer directement tout en étant soulevés et lâchés à plusieurs reprises, ce qui favorise une séparation efficace selon la taille des particules.
La force générée par les moteurs interagit avec la gravité pour déplacer les particules le long de l'écran. Les particules fines passent progressivement à travers les ouvertures des mailles des couches inférieures, tandis que les particules plus grosses continuent de voyager à travers la surface. Ce mouvement garantit que les matériaux sont naturellement stratifiés en fonction de leur taille et de leur densité, ce qui est essentiel pour obtenir un criblage de haute précision.
| du composant | Fonction |
|---|---|
| Moteurs à double vibration | Produire un mouvement vibratoire linéaire |
| Blocs excentriques | Convertir l'énergie de rotation en vibration |
| Arbres moteur inclinés | Mouvement direct du matériau le long de l’écran |
| Couches d'écran | Séparer les particules fines et grossières |
Ce mécanisme rend les tamis vibrants linéaires idéaux pour les chaînes d’assemblage, car il garantit un flux continu de matériaux et un rendement constant.
Les matériaux entrent dans la machine via un alimentateur vibrant et sont uniformément répartis sur la surface du tamis multicouche. La séparation se déroule en plusieurs étapes :
Les grosses particules restent au dessus, se déplaçant sur l'écran tout en étant légèrement soulevées par la vibration.
Les petites particules traversent le maillage de la première couche et tombent dans la suivante, où une séparation plus poussée se produit.
Les tamis multicouches permettent à la machine de trier simultanément plusieurs tailles de particules, augmentant ainsi l'efficacité du traitement.
Les cribles vibrants linéaires modernes intègrent des fonctionnalités avancées pour améliorer les performances et la durabilité :
Vibration autosynchronisée – assure un mouvement fluide et stable sans réglage supplémentaire
Système d'amortissement à ressort en caoutchouc – absorbe les vibrations pour protéger les machines et réduire le bruit
Plaques de tamis résistantes à l'usure – prolongent la durée de vie même dans les applications intensives
Joint à compression excentrique – empêche la poussière et les fines particules de s'échapper de la machine
Ces fonctionnalités augmentent non seulement l'efficacité du criblage, mais réduisent également les coûts de maintenance et prolongent la durée de vie globale de la machine.
Une machine à tamis vibrant linéaire est composée de plusieurs composants soigneusement conçus qui fonctionnent ensemble pour assurer une séparation efficace, stable et précise des matériaux. Chaque pièce est essentielle pour les performances, la durabilité et la sécurité, en particulier dans les applications industrielles lourdes.
La boîte de criblage est l’élément central où s’effectuent le tri et la classification proprement dits des matériaux. Sa conception affecte directement l’efficacité du criblage et la longévité de la machine. Une boîte de criblage typique se compose de :
Corps du réservoir – fait office d’enceinte principale, offrant la solidité nécessaire pour résister aux charges lourdes et aux vibrations continues.
Orifice d'alimentation supérieur – garantit que les matériaux entrent uniformément dans la machine, évitant ainsi l'agglutination ou une distribution inégale.
Cadre de moustiquaire – maintient le maillage de moustiquaire en place en toute sécurité.
Plaque ou maille de tamis – la véritable couche de filtration qui sépare les particules en fonction de leur taille.
Filet de doublure – protège la surface du tamis de l'usure, en particulier lors de la manipulation de matériaux abrasifs comme des minerais ou du sable.
Port de décharge – permet aux matériaux traités de sortir efficacement, évitant ainsi les blocages.
La plupart des boîtes de criblage sont construites à partir de plaques d'acier soudées renforcées par des nervures internes. Cela garantit la rigidité sous de fortes vibrations et empêche la déformation lors d'une utilisation à long terme. Un caisson de tamisage bien conçu contribue également à réduire le bruit, à limiter les fuites de poussière et à maintenir une qualité de séparation constante.
Le cadre du tamis sert de structure de support pour le treillis du tamis. Il doit maintenir la planéité sur toute la surface de criblage pour garantir une répartition uniforme du matériau et une séparation précise des particules. Les matériaux courants pour le cadre de l'écran comprennent :
Bois de pin – léger, solide et légèrement flexible pour absorber les vibrations
Bois à faible déformation – minimise la déformation même en cas d'utilisation intensive à long terme
La conception du cadre permet au maillage de rester tendu et empêche l'affaissement, ce qui peut réduire la précision du criblage. En absorbant les contraintes vibratoires, il prolonge également la durée de vie du treillis et de la machine.
Le choix du tamis dépend du type de matériau, de la taille des particules et de la précision de séparation requise. Les options incluent :
Treillis en acier à faible teneur en carbone – largement utilisé pour le criblage à usage général et les matériaux secs en vrac
Maille en laiton ou en bronze – offre une excellente résistance à la corrosion, adaptée aux poudres chimiques ou aux matériaux humides
Treillis métallique en acier inoxydable – idéal pour les applications alimentaires, pharmaceutiques et de haute hygiène
Le tamis peut être monocouche pour une séparation simple ou multicouche pour classer simultanément les particules fines, moyennes et grossières. Les configurations multicouches maximisent le débit, réduisent le besoin de plusieurs machines et améliorent l'efficacité de la production.
Le moteur vibrant est considéré comme le cœur d’une machine à crible vibrant linéaire, fournissant la force d’excitation nécessaire pour déplacer les matériaux le long du crible. Les points clés comprennent :
Installation sur le dessus – méthode standard, assure des vibrations uniformes sur toute la surface de l'écran
Installation latérale – en option, permet différents angles de vibration ou besoins opérationnels spécifiques
Un socle moteur sécurise fermement le moteur, et les boulons doivent être serrés et vérifiés régulièrement pour éviter de se desserrer, ce qui pourrait compromettre l'efficacité du criblage, la sécurité et la durée de vie de la machine. La conception du moteur de vibration permet également aux opérateurs d'ajuster l'amplitude et la fréquence pour différents matériaux, améliorant ainsi la flexibilité de la machine.
Le système d'amortissement joue un rôle essentiel en minimisant le transfert des vibrations vers le sol et les structures environnantes, ce qui réduit l'usure de la machine et évite les dommages structurels. Il en existe deux types principaux :
Type de siège – simple à installer et idéal pour les machines avec des hauteurs d'installation inférieures
Type suspendu – plus flexible, offre une meilleure absorption des chocs et convient aux environnements à fortes vibrations
Les ressorts du système d'amortissement supportent le poids du caisson tout en absorbant les chocs. Cela protège le châssis, réduit le bruit et prolonge la durée de vie de la machine et de ses composants.
Le châssis inférieur et la structure de support constituent la base de l'ensemble de la machine, garantissant la stabilité, l'alignement et une bonne répartition des vibrations. Les fonctions incluent :
Supportant tout le poids de la boîte de criblage et des matériaux
Maintenir l'alignement afin que les vibrations se déplacent efficacement sans contrainte structurelle
Absorber et transmettre les vibrations en toute sécurité pour éviter d'endommager les fondations
Un châssis inférieur robuste est particulièrement important pour les machines manipulant des matériaux lourds ou abrasifs, car il garantit que le système reste sûr, stable et opérationnel en cas d'utilisation continue.
Excellente étanchéité – minimise la perte de poussière et de poudre
Faible consommation d’énergie et faible bruit – adapté à une utilisation industrielle à long terme
Haute précision de criblage – séparation fine de plusieurs tailles de particules
Grande capacité de traitement – adaptée aux applications lourdes
Opération simple – remplacement et entretien faciles de l’écran
Conception entièrement fermée – déchargement automatique des matériaux
Construction durable – plaques d'acier soudées et profilés renforcés
Applications polyvalentes – gère les poudres, les granulés et les matériaux en vrac
Les tamis vibrants linéaires sont largement utilisés dans toutes les industries en raison de leur haute efficacité, de leur séparation précise et de leur adaptabilité. Ils contribuent à réduire les déchets, à améliorer la qualité des produits et à permettre une production continue et fluide.
Les cribles vibrants linéaires jouent un rôle crucial dans les opérations minières et métallurgiques, où une séparation précise des matières premières est requise. Ils sont idéaux pour le minerai, le charbon, le coke et les particules minérales, garantissant que les matériaux sont classés à la bonne taille avant un traitement ultérieur tel que la fusion, le concassage ou le traitement chimique. En maintenant une taille de particule uniforme, la machine protège les équipements en aval, réduit l'usure des concasseurs et des fonderies et améliore l'efficacité globale de l'usine. Le fonctionnement continu permet un débit élevé, ce qui le rend adapté aux opérations minières à grande échelle.
Dans les secteurs de la chimie et de la construction, la précision et la propreté sont essentielles. Les tamis vibrants linéaires traitent efficacement des matériaux tels que le sable, le ciment, les engrais et diverses poudres chimiques, séparant les particules fines et grossières tout en éliminant les impuretés. La capacité de criblage multicouche permet de traiter plusieurs qualités de produits simultanément, réduisant ainsi le besoin de machines séparées. En maintenant l'homogénéité des produits et en empêchant la contamination, ces tamis soutiennent la conformité réglementaire et l'efficacité de la production, en particulier dans les lignes de fabrication à haute capacité.
Les industries soumises à des normes strictes d’hygiène et de qualité bénéficient également des cribles vibrants linéaires. Ils sont utilisés pour les céréales, les médicaments en poudre et les granulés de plastique, garantissant une taille de particule uniforme et éliminant la poussière ou les particules étrangères. Les configurations multicouches permettent une classification simultanée de différentes qualités en un seul passage. Des grilles en inox ou de qualité alimentaire garantissent le respect des règles d'hygiène. En fournissant une séparation précise et fiable, ces cribles aident les fabricants à maintenir la qualité des produits, à réduire les déchets et à rationaliser les lignes de production automatisées.
Dans tous les secteurs, les cribles vibrants linéaires offrent des avantages opérationnels significatifs. Ils permettent une séparation multicouche de haute précision, ce qui les rend adaptés à une production continue à haute capacité. En réduisant la manipulation manuelle, ils améliorent la sécurité sur le lieu de travail et réduisent les coûts de main-d'œuvre. Leur conception économe en énergie garantit un débit élevé avec une consommation d'énergie minimale, et leur construction polyvalente permet la manipulation de poudres, de granulés et de matériaux en vrac, y compris de substances abrasives. Dans l’ensemble, les tamis vibrants linéaires améliorent l’efficacité, la productivité et la qualité des produits dans pratiquement toutes les industries de transformation des matériaux.
R : Les tamis vibrants linéaires prennent généralement en charge 1 à 5 couches, selon le modèle et l'application. Les tamis multicouches permettent la séparation simultanée des particules fines, moyennes et grossières, ce qui augmente l'efficacité et réduit le besoin de plusieurs machines dans les lignes de production.
R : Oui, la machine est conçue pour traiter efficacement les matériaux pulvérulents et granulaires. Son amplitude de vibration, son type de maille de tamis et sa configuration multicouche peuvent être ajustés pour optimiser la séparation et éviter le colmatage ou la perte de matière.
R : Le choix dépend du type de matériau, de la taille des particules et de la résistance chimique ou à la corrosion requise. Les options courantes incluent l'acier à faible teneur en carbone pour un usage général, le laiton ou le bronze pour la résistance chimique et l'acier inoxydable pour les applications alimentaires, pharmaceutiques ou hygiéniques.
R : Ces machines sont conçues pour une faible consommation d’énergie tout en maintenant un débit élevé. Les systèmes de moteurs vibrants efficaces et la conception structurelle optimisée réduisent la consommation d'énergie et les coûts d'exploitation, ce qui les rend adaptés aux applications industrielles à grande échelle.
R : Oui, la plupart des cribles vibrants linéaires permettent aux opérateurs d’ajuster la fréquence et l’amplitude des vibrations en fonction du type de matériau et de la taille des particules. Les ajustements améliorent l’efficacité du criblage, réduisent l’usure et minimisent les pertes de matériaux.
En résumé, une machine à tamis vibrant linéaire permet une séparation des matériaux de haute précision, un criblage multicouche et un fonctionnement économe en énergie dans un large éventail d'industries. Du traitement du minerai et du charbon aux poudres chimiques, grains et granulés de plastique, il garantit que les matériaux sont systématiquement classés et prêts pour un traitement ultérieur. Pour les fabricants à la recherche de solutions de criblage fiables, durables et hautement performantes, Usine de machines Huzhou Norden nous proposons des cribles vibrants linéaires conçus par des experts qui combinent technologie de pointe, construction robuste et longue durée de vie. Leurs machines sont idéales pour les lignes de production continues, aidant les entreprises à améliorer leur efficacité, à réduire les déchets et à obtenir une qualité de produit supérieure.
