Público objetivo
Este artículo está dirigido a: ingenieros de adquisiciones de fabricación, ingenieros de procesos de acabado de superficies, profesionales del trabajo metalúrgico.
Respuesta principal: El pulido de piezas metálicas es un proceso de acabado de superficies que mejora la rugosidad de la superficie metálica mediante métodos físicos o químicos. Incluye principalmente tres categorías: pulido vibratorio, pulido magnético y pulido centrífugo. Elegir el método de pulido correcto requiere considerar el material de la pieza de trabajo, los requisitos de precisión de la forma y la eficiencia de la producción.
El pulido de piezas metálicas es un proceso de acabado de superficies crucial en la fabricación. Elimina imperfecciones microscópicas en superficies metálicas mediante fricción mecánica, reacción química o ambas, logrando los grados de rugosidad deseados (normalmente Ra 0,1-1,6 μm) y los requisitos de brillo.
Según las normas ASME la rugosidad superficial afecta directamente a:
Resistencia al desgaste: cada reducción de 0,1 μm en la rugosidad mejora la vida útil entre un 15 y un 20 %.
Resistencia a la fatiga: las superficies lisas pueden prolongar la vida útil de la fatiga en más del 30 %.
Resistencia a la corrosión: Las microranuras son desencadenantes del agrietamiento por corrosión bajo tensión.
Precisión de ensamblaje: afecta la tolerancia de ajuste y el rendimiento del sellado.
En aplicaciones industriales, el pulido de piezas metálicas normalmente se divide en cinco grados:
| Grado de pulido | Rugosidad (Ra) | Método de proceso | Aplicaciones |
|---|---|---|---|
| Pulido áspero | 3,2-12,5 µm | Vibratorio, cayendo | Desbarbado, eliminación de óxido. |
| Semiacabado | 0,8-3,2 µm | Vibratorio + medios finos | piezas mecanicas generales |
| Pulido fino | 0,2-0,8 µm | Magnético, centrífugo | Componentes de precisión |
| Extrafino | 0,025-0,2 µm | Magnético, Químico | Piezas aeroespaciales |
| Acabado espejo | <0,025 µm | Electrolítico, combinado | Óptica, Dispositivos médicos |

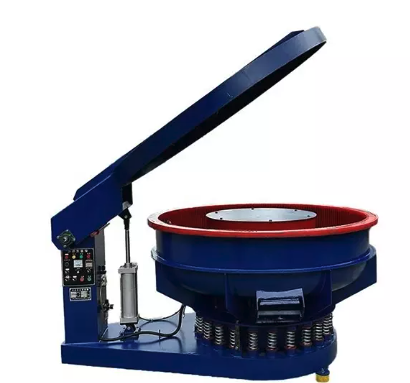

Las máquinas pulidoras vibratorias utilizan un generador para crear vibraciones elípticas tridimensionales en el recipiente. Los medios de molienda y las piezas de trabajo generan rotación de alta velocidad y fricción mutua bajo vibración.
Parámetros técnicos:
Frecuencia de vibración: 20-60 Hz
Rango de amplitud: 3-8 mm
Capacidad de procesamiento: 50-500 kg/lote
Rugosidad típica: Ra 0,4-1,6 μm
Ventajas:
Bajo costo de equipo, alto retorno de la inversión
Gran versatilidad, adecuado para casi todos los materiales metálicos.
Adecuado para operación continua a gran escala
Ruido relativamente controlable (los modelos insonorizados pueden reducirse a menos de 75 dB)
Limitaciones:
Efectividad limitada para cavidades complejas y agujeros profundos
Consumo de medios relativamente rápido
Ciclos de pulido relativamente largos (normalmente de 30 a 120 minutos por lote)
Las máquinas pulidoras magnéticas utilizan campos magnéticos para impulsar medios de molienda magnéticos (agujas de acero inoxidable) a alta velocidad, realizando un pulido de precisión sin contacto. Esto es ideal para áreas de difícil acceso con métodos tradicionales.
Principio básico: los campos magnéticos alternos impulsan agujas magnéticas de acero inoxidable de 0,2 a 1,5 mm de diámetro para producir entre 3000 y 8000 movimientos de alta frecuencia por segundo, creando un efecto de microcorte.
Ventajas técnicas:
Sin puntos muertos: puede procesar agujeros profundos y ranuras con diámetros internos ≥0,8 mm
Resultados superfinos: puede lograr un acabado de espejo Ra 0,025-0,2 μm
Riesgo de daño cero: Procesamiento sin contacto, sin deformación
Excelente eficiencia: tiempo de procesamiento de una sola pieza de solo 3 a 15 minutos
Aplicaciones típicas:
Implantes de dispositivos médicos (articulaciones artificiales, instrumentos dentales)
Válvulas hidráulicas aeroespaciales
Insertos de molde de precisión
Pines de conector electrónico
Las máquinas pulidoras centrífugas incluyen máquinas centrífugas de barril y máquinas centrífugas de acabado de discos, adecuadas para escenarios que requieren tanto eficiencia como calidad de superficie.
Máquina de barril centrífuga:
Utiliza el principio de movimiento planetario (rotación del recipiente + autorrotación)
La fuerza centrífuga puede alcanzar entre 10 y 50 veces la gravedad.
Adecuado para el procesamiento de lotes de piezas de trabajo de tamaño grande y mediano
Tiempo de pulido: 15-45 minutos/lote
Máquina de disco centrífugo:
Utiliza el principio de vórtice, el medio de molienda circula a alta velocidad a lo largo de la pared del disco.
La velocidad del medio de molienda puede alcanzar 8-15 m/s
15-30 veces más eficiente que el pulido vibratorio tradicional
Adecuado para la producción en masa de piezas pequeñas de precisión.
| de dimensiones | vibratorio | magnético | centrífugo | Disco centrífugo |
|---|---|---|---|---|
| Precio | $1,100-7,000 | $2,100-11,000 | $4,200-21,000 | $3,500-17,000 |
| Ra Min | 0,4 µm | 0,025 µm | 0,2 µm | 0,1 µm |
| Mejor para | Grande/mediano | Pequeña precisión | Grande/mediano | Pequeña precisión |
| Capacidad de lote | 50-500 kilos | 5-50 kg | 20-200 kilos | 10-100 kilos |
| Cavidades Internas | No apto | Perfecto | No apto | No apto |
| Ruido | 80-95dB | 60-70dB | 85-100dB | 75-90dB |
| Mantenimiento | Medio | Bajo | Alto | Medio |
Basado en un taller de procesamiento de metales con una producción anual de 1000 toneladas:
| en equipos | Inversión | Costo de medios/año | Costo de mano de obra | Costo/tonelada |
|---|---|---|---|---|
| vibratorio | $21,000 | $4,200 | $25,200 | $29 |
| Magnético | $28,000 | $2,100 | $11,200 | $13 |
| Disco centrífugo | $25,200 | $3,500 | $8,400 | $12 |
Conclusión: A largo plazo, los equipos de alta eficiencia tienen evidentes ventajas de costos a pesar de una mayor inversión inicial.
Los medios de molienda son el material consumible principal en los procesos de pulido. Su material, forma y tamaño afectan directamente los resultados y la eficiencia del pulido.
| del material | Dureza | Mejor | precio |
|---|---|---|---|
| Medios plásticos | HRC 35-45 | Aluminio, Zinc, Plástico | $ |
| Medios cerámicos | HRC 60-70 | Acero inoxidable, Titanio | $$$ |
| Acero inoxidable | HRC 45-55 | Pulido magnético | $$$ |
| Característica de la pieza de trabajo | Forma recomendada |
|---|---|
| Geometrías complejas | Cono triangular esférico |
| Formas planas o simples | Cilíndrico, cúbico |
| Paredes interiores con agujeros profundos | Forma de aguja fina |
| Desbarbado centrado | Estrella, forma de diamante |
Fórmula de tamaño: Diámetro del medio = Diámetro interior mínimo de la pieza de trabajo × 0,3-0,5
Consejo: la primera vez que lo use, pruebe con soportes de menor tamaño para evitar atascos.
Desafío: Los metales preciosos blandos (oro de 18 quilates, plata) requieren un acabado de espejo sin daños con estructuras complejas.
Solución: Máquina centrífuga de discos + Medios plásticos finos
Estudio de caso: Un fabricante de joyería de Guangdong aumentó su capacidad diaria de 500 a 2000 piezas con una tasa de aprobación de calidad del 99,2 %.
Desafío: Los componentes del motor y los muñones de dirección necesitan alto brillo y resistencia a la fatiga.
Soluciones:
Grandes piezas estructurales: Vibratorio + Medios Cerámicos
Válvulas de precisión: Medio magnético + acero inoxidable
Pistas de rodamientos: centrífugo + medio cerámico ultrafino
Desafío: Los implantes requieren una rugosidad superficial Ra<0,1 μm para reducir el rechazo de tejido.
Solución: Pulido magnético + Medios de acero inoxidable de nivel nano + Pulido químico
Estándares: ISO 5832-2, FDA 21 CFR Parte 820
Desafío: Los cuerpos de válvulas hidráulicas y los álabes de turbinas necesitan resistencia a la fatiga y sellado (titanio/superaleaciones).
Solución: Máquina centrífuga de barril + Medio cerámico de carburo de silicio + Control de proceso de precisión
P1: ¿El pulido cambia las dimensiones de la pieza de trabajo?
R: Los procesos configurados correctamente controlan el impacto dimensional dentro de ±0,01 mm. Para piezas con requisitos de precisión <0,01 mm, utilice la estrategia por etapas 'prepulido + pulido fino'.
P2: ¿El ruido de la máquina pulidora vibratoria es demasiado fuerte?
R: Estándar: 85-95 dB | Con funda insonorizada: 70-80dB | Con aislamiento de vibraciones: 65-72dB. Para límites de 80 dB, elija modelos insonorizados con almohadillas vibratorias.
P3: ¿Se pueden pulir juntos el acero inoxidable y el aluminio?
R: No recomendado debido a: 1) La diferente dureza provoca un pulido excesivo del aluminio, 2) el polvo metálico puede causar corrosión electroquímica, 3) la contaminación del medio afecta el enchapado/pasivado.
P4: ¿Cómo determinar si el pulido está completo?
R: Los métodos incluyen: inspección visual (Ra>0,8 μm), prueba táctil (inspectores capacitados), probador de rugosidad (Ra cumple con los requisitos) o tiempo fijo (procesos maduros).
Selección de proceso: elija según el material, la forma y los requisitos de precisión de la pieza de trabajo
Selección de equipos: considere las necesidades de producción, las condiciones del sitio y las capacidades de mantenimiento.
Media Matching: el grado de coincidencia afecta directamente la eficiencia y la calidad
Optimización de costos: Calcule el TCO desde la perspectiva del equipo + consumibles + mano de obra
