Полное руководство по выбору галтовочных материалов: выберите правильный виброполировальный материал за 5 шагов

Выбор неправильного галтовочного материала стоит вам времени, денег и качества поверхности. Неправильное сочетание компаундов может привести к тому, что детали будут недостаточно отполированы, чрезмерно истираны или загрязнены. В этом руководстве представлена ​​практическая пятишаговая схема (не требуется инженерного образования), позволяющая подобрать тип, размер и состав носителя в соответствии с материалом конкретной детали и целью поверхности.

Оглавление

1. Шаг 1 — Определите материал вашей детали

2. Шаг 2 — Определите свою поверхностную цель

3. Шаг 3 — Выберите тип носителя

4. Шаг 4 — Выберите размер носителя

5. Шаг 5 — Соедините правильное соединение

6. Краткий справочник: носитель по материалу детали

7. Рецепты двухэтапной полировки

8. Часто задаваемые вопросы

Шаг 1 — Определите материал вашей детали

Материал вашей детали — самый важный фактор. Различные металлы по-разному реагируют на каждый тип среды. Правильное соответствие предотвращает повреждение деталей, загрязнение и ненужную доработку.

Примечание. Для медицинских или аэрокосмических деталей, к которым предъявляются строгие требования к целостности поверхности, всегда проверяйте совместимость с помощью пробного запуска перед началом серийного производства.

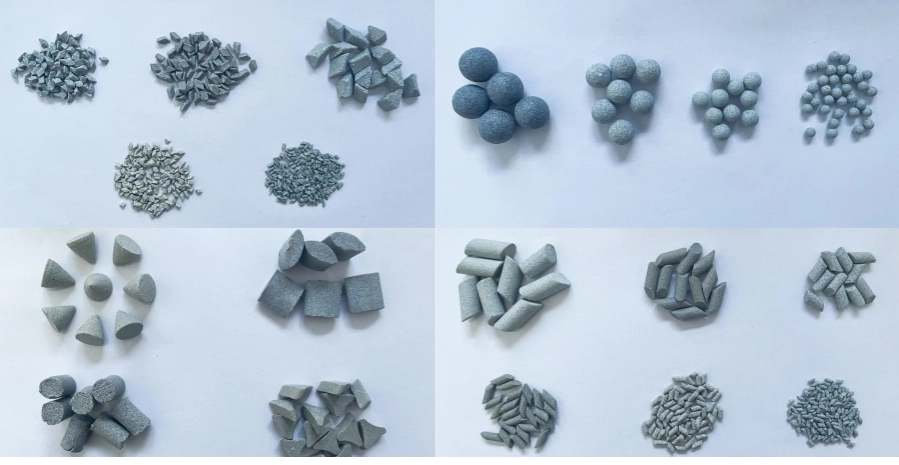

Пластиковые материалы и коричневые материалы из плавленого оксида алюминия

Наполнители из орехового дерева и керамические наполнители с высоким содержанием глинозема

Шаг 2 — Определите свою поверхностную цель

Как вы хотите, чтобы готовая деталь выглядела и ощущалась? Ясность здесь определяет всю настройку вашего процесса — тип носителя, размер, состав и время цикла — все это вытекает из вашей цели.

Только удаление заусенцев — удалите заусенцы, заусенцы, литники или острые края. Фокус: коррекция фигуры, а не внешности.

Удаление заусенцев — Очистите линии пресс-формы и разделительный заусенец с деталей, отлитых под давлением или отлитых под давлением. Фокус: точная очистка кромок.

Удаление накипи/окалины. Удалите оксиды, ржавчину или окалину, полученную после термической обработки, с обработанных или подвергнутых термообработке деталей.

Предварительная полировка/промежуточная отделка — сглаживание поверхности перед окончательной полировкой. Фокус: последовательный рисунок царапин.

Финальная полировка/зеркальная отделка — достижение Ra < 0,2 мкм на видимых поверхностях. Обычно требуется 2–3 этапа.

Активация поверхности/сатиновая отделка — матовый или сатиновый вид архитектурных или потребительских деталей.

Шаг 3 — Выберите тип носителя

Четыре основные категории материалов охватывают 95% применений вибрационной отделки. Каждый из них имеет отличительные характеристики:

1. Керамический носитель (оксид алюминия/карбид кремния)

Рабочая лошадка для агрессивного удаления материала и обеспечения постоянной твердости. Доступен в нескольких составах, соответствующих серьезности порезов.

• Высокий глинозем (85–99%): самая быстрая резка, высочайшая долговечность. Идеально подходит для удаления заусенцев, окалины и стальных деталей.

• Карбид кремния: Чрезвычайно твердый, отлично подходит для труднообрабатываемых сплавов (титан, инконель).

• Фарфор: средней огранки, обеспечивает яркую отделку. Подходит для промежуточной полировки нержавеющей стали.

Лучше всего подходит для: стали, нержавеющей стали, титана, твердых сплавов. Не рекомендуется для алюминия (слишком агрессивен, легко вживается).

Ознакомьтесь с нашим полным ассортиментом: Керамические галтовочные средства

2. Пластиковый носитель (полиэстер/мочевина)

Легкие, неабразивные материалы для полировки и предварительной полировки. Стандартный выбор, когда точность размеров детали и мягкость поверхности имеют наибольшее значение.

• Полиэстер (ПЭТ/ПБТ): наиболее распространен, легко режется, обеспечивает равномерную сатиновую поверхность. Удобство всасывания соединений.

• Карбамидоформальдегид: немного более агрессивен, чем полиэстер. Подходит для промежуточных стадий.

• Предварительно полированный пластик (PPX): предварительно наполнен мелкозернистой полировальной пастой. Уменьшает количество шагов добавления соединений.

Лучше всего подходит для: алюминия, латуни, драгоценных металлов, сборок из смешанных материалов и любых деталей, врезка которых вызывает беспокойство.

Смотрите варианты: Пластиковые галтовочные материалы

3. Средства массовой информации из нержавеющей стали

Носители высокой плотности для быстрой и блестящей отделки черных металлов. Создает характерный блеск, которого трудно добиться с помощью только керамики или пластика.

• Формы: шарики (CB), шары диака, цилиндры, звезды — разные формы достигают разной геометрии деталей.

• Уровень среза: от среднего до высокого в зависимости от размера и формы.

• Риск коррозии: Для углеродистой стали используйте состав, ингибирующий ржавчину. Не требуется для деталей из нержавеющей стали.

Подходит для: окончательной полировки нержавеющей стали, углеродистой стали и деталей, которым требуется высокий блеск без длительного цикла обработки.

Посмотреть продукты: Галтовочная среда из нержавеющей стали

4. Органические/природные среды

Биоразлагаемые, щадящие средства для полировки мягких и драгоценных металлов, а также деталей, загрязнение которых недопустимо.

• Скорлупа грецкого ореха (шлифованная): бережная полировка, подходит для латуни, золота, серебра и алюминия. Хорошо впитывает состав.

• Кукурузный початок: Очень нежный, часто используется в качестве средства для сушки или окончательной полировки деликатных деталей.

• Скорлупа кокоса: похожа на грецкий орех, немного более угловатая.

Лучше всего подходит для: драгоценных металлов, деликатных деталей, медицинских имплантатов (биосовместимость) и экологически чистого производства.

Таблица сравнения СМИ

Шаг 4 — Выберите размер носителя

Размер носителя определяется тремя факторами: диаметром отверстия, геометрией детали и размером партии. Если это сделать неправильно, детали застрянут, носитель застрянет или покрытие поверхности будет неравномерным.

Основное правило: формула диаметра отверстия

Для деталей с отверстиями, отверстиями или полостями:

Эмпирическое правило: никогда не используйте носитель размером более 1/3 наименьшего диаметра отверстия в вашей детали. Для деталей с резьбой используйте среду ≤ диаметра шага резьбы.

Соображения по геометрии

• Глубокие карманы/слепые отверстия: используйте меньшие размеры, чтобы полностью закрыть нижнюю часть.

• Сложные трехмерные формы: смешайте 2–3 фракции (например, 60 % стандартной + 40 % мелкой фракции) для лучшего проникновения в углубления.

• Плоские детали/шайбы: подходят стандартные угловые материалы. Избегайте круглых носителей — они пропускают плоские поверхности.

• Тяжелые детали (массой > 5 кг): используйте материал более высокой плотности (керамика/нержавеющая сталь) для поддержания вибрационного действия.

Соотношение размера партии

Детали должны быть полностью погружены в воду, но не упакованы плотно. Плотная упаковка = уменьшенное трение = плохой контакт с поверхностью = неравномерные результаты.

Шаг 5 — Соедините правильное соединение

Компаунд — это жидкость или паста, обладающая абразивным или смазывающим действием. СМИ передают это; соединение совершает химико-механическую работу. Несовпадающие пары соединение-медиа приводят к потере обоих.

Категории соединений

Ключевой совет: никогда не используйте смазочные материалы, предназначенные для стали, для алюминиевых деталей — они способствуют гальванической коррозии и образованию пятен на поверхности. Всегда используйте безопасные для алюминия составы (серия ALU).

Краткий справочник: выбор носителя по материалу детали

Используйте эту таблицу для ежедневного поиска материалов общих деталей:

Рецепты двухэтапной полировки: примеры реальных процессов

Это проверенные двухэтапные установки, используемые в производственных средах. Адаптируйте размеры к геометрии вашей детали.

Рецепт 1 — Прецизионные детали из нержавеющей стали (удаление заусенцев + полировка)

Этап 1: Удаление заусенцев

• Носитель: Керамика высокоглиноземистая угловая, 4×6 мм (смешанная).

• Состав: нейтральный чистящий состав, 2–3% по объему.

• Время: 2–3 часа

• Цель: удалить все видимые заусенцы и зашлифовать.

Этап 2: Яркая полировка

• Материал: шарики из нержавеющей стали (CB), 3–5 мм.

• Состав: отбеливатель стали + ингибитор ржавчины, 1–2% по объему.

• Время: 3–5 часов

• Цель: зеркальная поверхность, Ra < 0,4 мкм.

Рецепт 2 — Алюминиевые детали с ЧПУ (предварительная полировка + окончательное сатинирование)

Этап 1: Предварительная полировка

• Материал: пластиковый полиэстер треугольной формы, 3–5 мм.

• Состав: Специальный алюминиевый компаунд (серия ALU), 2% по объему.

• Время: 3–4 часа

• Цель: единообразный рисунок царапин, без встраивания.

Этап 2: Окончательная сатиновая отделка

• Материал: пластик, мелкозернистый полиэстер, 1,5–3 мм.

• Состав: Финишная паста, 1% по объему.

• Время: 2–3 часа

• Цель: Равномерное сатинирование, Ra < 0,3 мкм.

Рецепт 3 — Латунные детали часов (нежная полировка + блеск)

Этап 1: Удаление накипи и накипи

• Материал: скорлупа грецкого ореха средняя, ​​2–4 мм.

• Состав: нейтральный обезжириватель, 2% по объему.

• Время: 1–2 часа

• Цель: чистая поверхность, отсутствие повреждений тонких срезов.

Этап 2: Финальная полировка

• Материал: мелкий початок кукурузы + паста для полировки.

• Состав: отбеливатель для латуни, минимальное количество (избегайте переувлажнения).

• Время: 1–2 часа

• Цель: высокий блеск, отсутствие искажений поверхности.

Часто задаваемые вопросы

Вопрос 1: Как узнать, когда следует перейти от этапа снятия заусенцев к этапу полировки?

При визуальном осмотре видно, что все заусенцы и заусенцы удалены, а поверхность имеет равномерный рисунок царапин. Обычный тест: проведите ватным тампоном по отверстиям и отверстиям — если он не уловил мусора, вы готовы к следующему этапу.

В2: Сколько времени занимает акробатика? Могу ли я ускорить его?

Стандартное время цикла варьируется от 2 до 8 часов в зависимости от материала, необходимой глубины удаления и типа носителя. Для ускорения: используйте более агрессивный носитель (керамика или пластик), немного увеличьте концентрацию соединения или увеличьте весовое соотношение носителя. Однако спешка увеличивает риск повреждения деталей — для производственных партий всегда рекомендуется проводить отбор проб перед полным запуском.

В3: Могу ли я использовать керамический материал для алюминиевых деталей?

Не рекомендуется. Керамическая среда слишком агрессивна для алюминия — она вызывает вкрапления (мельчайшие керамические частицы, внедренные в мягкую алюминиевую поверхность), повреждение поверхности и чрезмерное удаление материала. Для алюминиевых деталей используйте пластиковый материал с безопасным для алюминия составом.

Вопрос 4: Как часто мне следует заменять носитель?

Керамический носитель обычно служит более 100–300 производственных циклов, прежде чем произойдет значительное уменьшение размера. Пластиковые носители: 50–150 циклов. Органические среды: 20–50 циклов. Заменяйте, когда: качество обработки поверхности падает, несмотря на правильное использование состава, время цикла значительно увеличивается или носитель значительно скруглился (угловой → скругленный с течением времени).

Вопрос 5: Какая концентрация соединения правильная?

Начните с 1–3% по объему (1–3 литра состава на 100 литров воды или на 100 кг среды). Слишком большое количество состава создает смазочную пленку, которая снижает режущее действие. Слишком малое количество вызывает высыхание, окрашивание деталей и прилипание носителя. Отрегулируйте в зависимости от результатов — увеличьте для получения более яркого результата, уменьшите для более быстрой резки.

В6: Могу ли я переворачивать детали с отверстиями менее 3 мм?

Да, но используйте микроматериалы (0,5–2 мм) и убедитесь, что отверстие не заблокировано. Предварительно проверьте, пропустив носитель через чашу без деталей в течение 10 минут — если носитель выходит свободно, это безопасно. Для резьбовых отверстий диаметром менее 2 мм рассмотрите возможность ручного удаления заусенцев или ультразвуковой очистки вместо виброобработки.

Вопрос 7: Как предотвратить повреждение при столкновении деталей?

Используйте правильное соотношение деталей и материалов (части никогда не должны превышать 20 % от общего объема носителя), разделяйте тяжелые и легкие детали на разные партии и рассмотрите возможность использования сепаратора деталей или вставки корзины для хрупких компонентов. Если размер партии небольшой, добавление фиктивных деталей (необработанных деталей из одного и того же материала) помогает поддерживать постоянный контакт носителя с деталью.

В8: В чем разница между вибрационной и центробежной галтовкой?

Вибрационная акробатика (наша цель) заключается в использовании чаши, которая вибрирует в трех измерениях, создавая мягкое взаимодействие с медиа-частями. Это медленнее, но лучше для деталей сложной геометрии, крупных деталей и партий смешанного размера. Центробежная галтовка (дисковая или барабанная) использует высокоскоростное вращение для более быстрого удаления материала — лучше для простых деталей большого объема, но сложнее для деталей с тонкой геометрией. Большинство работ по точной отделке лучше всего выполнять с помощью вибрации.

Вопрос 9. Как утилизировать или переработать использованные носители?

Носители из керамики и нержавеющей стали часто можно перерабатывать в рамках программ переработки металлов. Пластиковые носители можно собирать и перерабатывать через службы промышленных отходов пластика — ознакомьтесь с местными правилами. Органические среды (скорлупа грецкого ореха, початок кукурузы) биоразлагаемы и часто могут быть компостированы или использованы в качестве покрытия для промышленных отходов. Никогда не сливайте воду, загрязненную соединениями, в канализацию — используйте отстойник или профессиональную службу по утилизации отходов.

В10: Мои детали приобретают серый/радужный оттенок — что случилось?

Серый оттенок обычно означает остатки соединения или внедренные частицы среды. Решение: запустите цикл промывки чистой водой без состава (30 минут), затем легкий цикл «промывки» состава со свежим составом. Радужная переливчатость на нержавеющей стали обычно указывает на изменение цвета под воздействием тепла или взаимодействие соединения с поверхностным хромом — промывка разбавленной лимонной кислотой (5% раствор, 15 минут) с последующим ополаскиванием чистой водой обычно восстанавливает поверхность. Всегда проверяйте выборку при смене марки смеси.

Нужна проверка образца носителя перед полноценным производством?

Наша техническая группа может протестировать пробную партию ваших деталей и порекомендовать оптимальную комбинацию среды и состава. Большинство типовых тестов завершаются в течение 48 часов.
