المشاهدات: 0 المؤلف: محرر الموقع وقت النشر: 2026-06-09 الأصل: موقع
تخرج الأجزاء المطبوعة ثلاثية الأبعاد من لوحة التصميم وتبدو خشنة - خطوط طبقة مرئية وعلامات دعم وتناقضات سطحية تجعلها تبدو غير مكتملة. الصنفرة اليدوية بطيئة وغير متناسقة ولا تتسع. يعمل تجانس البخار الكيميائي فقط على مواد بلاستيكية معينة ويؤدي إلى تعقيدات تتعلق بالسلامة والامتثال. إذا كنت تنتج أجزاء مطبوعة ثلاثية الأبعاد بأي حجم، فأنت بحاجة إلى طريقة ما بعد المعالجة تكون قابلة للتكرار، وصديقة للدفعات، ولا تتطلب عمالة ماهرة.
يركز هذا الدليل على التشطيب الشامل الاهتزازي باعتباره الحل الأساسي لمرحلة ما بعد المعالجة للأجزاء المطبوعة ثلاثية الأبعاد - ويوضح لك بالضبط كيفية تطبيقه عبر المواد المختلفة وأهداف الإنتاج.
لماذا تحتاج الأجزاء المطبوعة ثلاثية الأبعاد إلى مرحلة ما بعد المعالجة؟
خطوة بخطوة: الانتهاء من الأجزاء البلاستيكية المطبوعة ثلاثية الأبعاد
خطوة بخطوة: الانتهاء من الأجزاء المعدنية المطبوعة ثلاثية الأبعاد
مرجع سريع للوسائط والعمليات من خلال مواد الطباعة ثلاثية الأبعاد
بغض النظر عن تقنية الطباعة ثلاثية الأبعاد التي تستخدمها - FDM، أو SLS، أو MJF، أو SLA، أو DMLS، أو SLM - فإن السطح المدمج يشترك في شيء واحد: فهو لا يتطابق مع معيار المنتج النهائي.
تخلق عملية الترسيب طبقة تلو الأخرى ثلاث فئات من المشكلات السطحية:
خطوط الطبقة — خطوط أفقية مرئية من عملية الطباعة. الأكثر وضوحًا في أجزاء FDM؛ لا يزال موجودًا ولكنه أفضل في SLS وSLA.
علامات الدعم والسقالات - المقاطع الخشنة حيث تكون هياكل الدعم متصلة بمنصة البناء أو المتدلية.
خشونة السطح - تتراوح قيم Ra على الأجزاء المطبوعة عادةً من 3.2 ميكرومتر إلى 12.5 ميكرومتر، وهو أعلى بكثير مما تتطلبه معظم الأسطح الوظيفية أو الجمالية.
المسحوق المتبقي أو الراتنج غير المعالج - غالبًا ما تحتفظ أجزاء SLS وSLA بالمسحوق في الشقوق أو بالراتنج غير المعالج على الأسطح.
المعالجة اللاحقة ليست اختيارية للأجزاء المخصصة للإنتاج. إنه جزء من عملية التصنيع.
قبل اختيار الطريقة، افهم ما يفعله كل أسلوب، وما يكلفك من حيث الوقت والاتساق والتوافق المادي.
الطريقة الأكثر سهولة: الرمل اليدوي بحبيبات أنعم تدريجيًا (120 → 220 → 400 → 800 → 1200). يعمل للنماذج الأولية والقطع لمرة واحدة.
الأفضل لـ: النماذج الأولية الفردية، ومطبوعات الهواة، والأجزاء ذات الهندسة الداخلية المعقدة التي لا يمكن لأي أداة أخرى الوصول إليها.
غير مناسب لـ: إنتاج الدفعات، والأجزاء ذات التفاوتات المسموح بها، وأي شيء يتطلب جودة سطح ثابتة.
فضح أجزاء ABS، ASA، أو HIPS لبخار المذيب (الأسيتون، MEK) في غرفة مغلقة. يعمل البخار على إذابة السطح الخارجي قليلاً، وملء خطوط الطبقة وإنتاج مظهر لامع مصبوب بالحقن.
الأفضل لـ: الأجزاء الاستهلاكية الجمالية حيث يكون الهدف هو اللمسة النهائية اللامعة.
غير مناسب لـ: أي جزء يتطلب دقة الأبعاد (المذيبات تشوه الجدران الرقيقة)، أو معظم اللدائن الحرارية الهندسية (PLA، PETG، النايلون)، أو بيئات الإنتاج ذات لوائح السلامة والانبعاثات.
رش الوسائط الدقيقة (طلقة بلاستيكية أو صودا أو أكسيد الألومنيوم) على سطح الجزء باستخدام الهواء المضغوط. جيد للتشطيبات غير اللامعة الموحدة وإعداد الطلاء.
الأفضل لـ: الأجزاء المصنوعة من النايلون SLS، وإعدادات الطلاء، والأجزاء ذات الممرات الداخلية المعقدة التي لا يمكن للوسائط المتدحرجة الوصول إليها.
المخاطر: تقريب الحواف على الميزات الحادة، والإفراط في تفجير الأجزاء الرقيقة، والنتائج غير المتسقة على الدفعات الكبيرة ما لم يتم توقيتها بعناية.

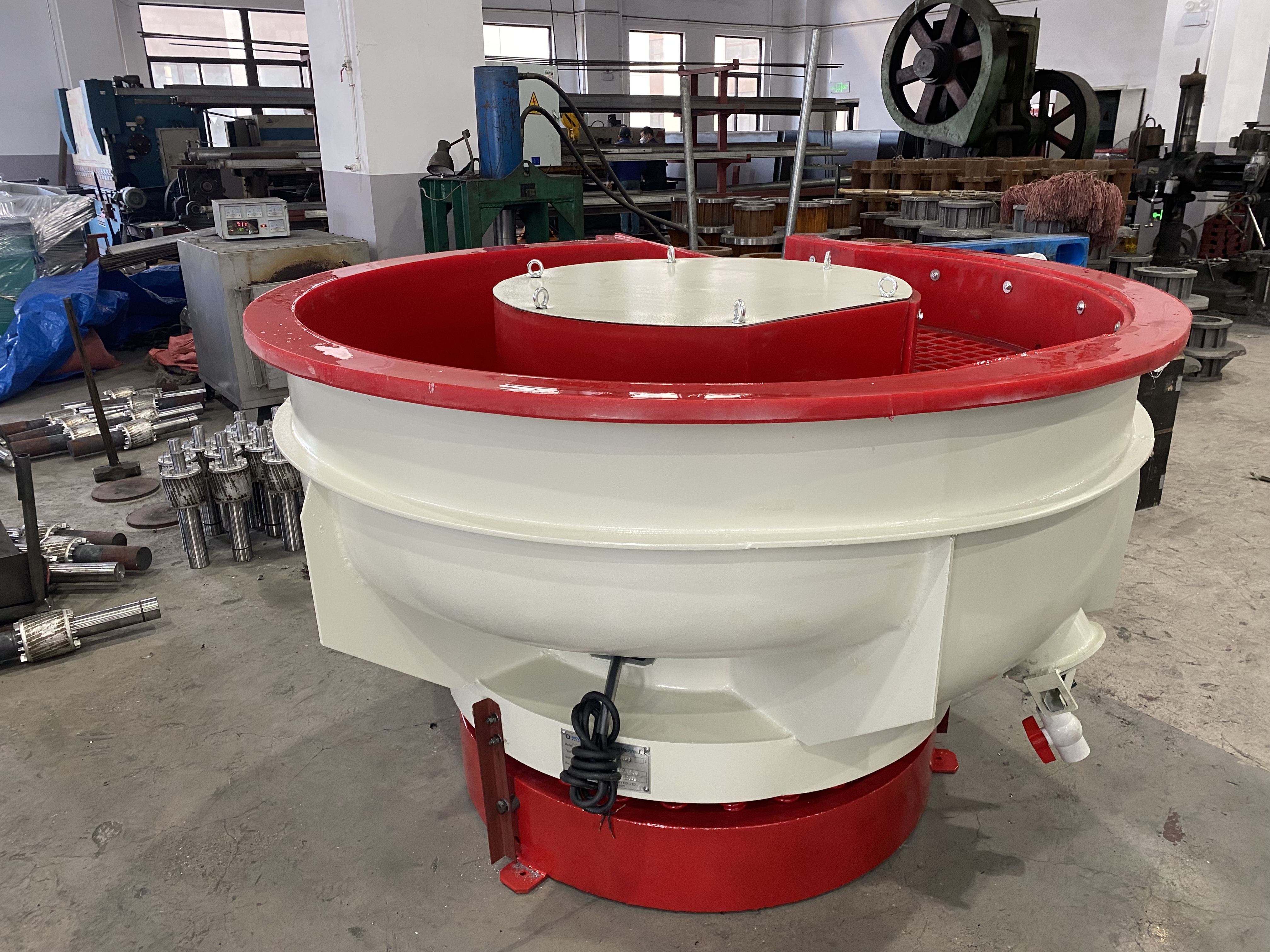

ضع الأجزاء في وعاء أو أسطوانة اهتزازية بها وسائط كاشطة أو تلميع. تدفع الحركة الاهتزازية الوسائط ضد أسطح الأجزاء بشكل مستمر وموحد. تقوم آلة واحدة بمعالجة عشرات أو مئات الأجزاء في وقت واحد.
الأفضل لـ: إنتاج الدفعات، وجودة السطح المتسقة، وعلامات دعم إزالة الأزيز، وتنعيم خطوط الطبقات، وسير العمل القابل للتطوير.
طريقة |
تناسق |
قابلية التوسع دفعة |
تكلفة العمالة |
نطاق المواد |
المخاطر الرئيسية |
|---|---|---|---|---|---|
الصنفرة اليدوية |
المشغل يعتمد |
فقير |
عالية جدًا |
الجميع |
التناقض والتعب والوقت |
تنعيم البخار |
عالية (لكنها تشوه الشكل الهندسي) |
معتدل |
قليل |
محدود (ABS/ASA/HIPS فقط) |
تشويه الأبعاد والسلامة/المخاطر التنظيمية |
تفجير وسائل الإعلام |
عالي |
جيد |
منخفض-متوسط |
واسع |
تقريب الحافة، الإفراط في التفجير |
التشطيب الاهتزازي |
عالية جدًا |
ممتاز |
منخفض جدًا |
واسع (بلاستيك + معادن) |
إقامة الوسائط في التجاويف الدقيقة؛ تلف الجدران الرقيقة |
بالنسبة لدفعات الإنتاج المكونة من أكثر من 10 أجزاء: يعتبر التشطيب الاهتزازي هو الاختيار الواضح - نتائج متسقة، وأقل قدر من العمالة، وعملية قابلة للتطوير، ومتوافقة مع أكبر مجموعة من المواد المطبوعة ثلاثية الأبعاد.
إليك ما يجعل التشطيب الاهتزازي هو الأسلوب الأكثر عملية لمرحلة ما بعد المعالجة للأجزاء المطبوعة ثلاثية الأبعاد على نطاق واسع:
الاتساق عبر الدفعة — يتلقى كل جزء في الوعاء نفس الاتصال بالوسائط، ونفس الضغط، ونفس وقت الدورة. لا يوجد تقلب المشغل.
لا حاجة إلى عمالة ماهرة — قم بتحميل الأجزاء، وأضف الوسائط والمركب، واضبط المؤقت، ثم انطلق. يمكن لمشغل واحد إدارة أجهزة متعددة.
يتعامل مع كميات كبيرة — يعالج الوعاء الاهتزازي القياسي ما بين 50 إلى 200 قطعة في كل دورة اعتمادًا على حجم القطعة. تتعامل أنظمة أقراص الطرد المركزي مع إنتاجية أعلى للأجزاء الأصغر.
مستوى إنهاء قابل للتعديل - تحكم في النتيجة عن طريق ضبط نوع الوسائط وحجمها ومركبها ووقت الدورة. نفس الآلة، مستويات إنهاء متعددة.
يعمل على جميع المواد المطبوعة ثلاثية الأبعاد تقريبًا - بدءًا من PLA وPETG إلى نايلون SLS، والفولاذ المقاوم للصدأ DMLS، والتيتانيوم SLM - يتكيف التشطيب الاهتزازي مع اختيار الوسائط المناسب.
نصيحة للهياكل ذات الجدران الرقيقة والشبكية: استخدم فواصل الأجزاء أو سلال الأجزاء المخصصة لمنع تلامس جزء من جزء أثناء المعالجة الاهتزازية. الأجزاء الصغيرة والهشة المطبوعة ثلاثية الأبعاد (خاصة FDM ذات الجدران التي يقل حجمها عن 1 مم) تكون أكثر عرضة للانثناء والتلف في الأحمال عالية الكثافة. قم بتشغيل الأحمال الخفيفة وفحصها كل 30 دقيقة.
هذه هي العملية الاهتزازية القياسية ذات المرحلتين لمعظم الأجزاء البلاستيكية FDM وSLS.
المعلمة |
جلسة |
|---|---|
آلة |
وعاء التشطيب الاهتزازي |
وسائط |
وسائط بلاستيكية متدلية، مخروطية أو مثلثة، 2000# حبيبات، 10-15 مم |
مُجَمَّع |
مركب تنعيم خفيف أو منظف محايد، 1-2% من حيث الحجم |
ماء |
يكفي للحفاظ على الوسائط والأجزاء رطبة طوال الدورة |
وقت الدورة |
2-4 ساعات (تحقق بعد ساعتين، لا تبالغ في المعالجة) |
هدف |
تقليل خطوط الطبقة المرئية، وعلامات الدعم الناعمة، والسطح غير اللامع المتسق |
المعلمة |
جلسة |
|---|---|
آلة |
وعاء التشطيب الاهتزازي (أو وعاء جاف منفصل) |
وسائط |
وسائط قشرة الجوز، درجة جيدة، 10-20# |
مُجَمَّع |
مركب تلميع جاف (اختياري) أو نظيف |
ماء |
لا شيء - عملية جافة |
وقت الدورة |
1-2 ساعات |
هدف |
قم بإزالة الضباب السطحي، وإضفاء اللمعان على اللمسة النهائية، وتجفيف الجزء |
قائمة مراجعة ما بعد المعالجة قبل التغليف: افحص كل جزء بحثًا عن الوسائط المتبقية الموجودة في الثقوب أو الخيوط أو الميزات الدقيقة. استخدم الهواء المضغوط لتفجير أي وسائط محاصرة. إذا كان الجزء مطليًا أو مطليًا، فامسحه بكحول الأيزوبروبيل (IPA) بعد التجفيف.
تتطلب الأجزاء المعدنية المطبوعة ثلاثية الأبعاد - عادةً من الفولاذ المقاوم للصدأ أو التيتانيوم أو الإنكونيل - إزالة مواد أكثر قوة لمعالجة السطح الخشن المصنوع من اندماج طبقة المسحوق. استخدم نظام الطرد المركزي عالي الطاقة للحصول على أفضل النتائج.
المعلمة |
جلسة |
|---|---|
آلة |
وحدة تشطيب قرص الطرد المركزي أو وحدة تشطيب برميل الطرد المركزي |
وسائط |
وسائط زاوية من السيراميك عالي الألومينا، 20×20 مم أو 15×15 مم |
مُجَمَّع |
مركب قطع عالي التحمل، 2-3% من حيث الحجم |
ماء |
يكفي لتماسك الطين |
وقت الدورة |
2-4 ساعات؛ قم بالفحص كل 60 دقيقة لتجنب الإفراط في تقريب الحواف |
هدف |
قم بإزالة علامات الدعم، وتسوية خطوط الطبقة الخشنة، والوصول إلى الشكل الهندسي المستهدف بسرعة |
المعلمة |
جلسة |
|---|---|
آلة |
قرص الطرد المركزي أو وعاء اهتزازي |
وسائط |
وسائط بلاستيكية متدلية، مخروط 2000#، 15-20 مم (شطف الأجزاء وتغيير الوسائط بين المراحل) |
مُجَمَّع |
مركب تشطيب محايد أو ناعم، 1-2% |
ماء |
المياه النظيفة |
وقت الدورة |
2-4 ساعات |
هدف |
تقليل نمط الخدش الناجم عن السيراميك، وتحسين نسيج السطح |
المعلمة |
جلسة |
|---|---|
آلة |
وعاء اهتزازي أو قرص الطرد المركزي |
وسائط |
وسائط بورسلين أو كرات دقيقة من الفولاذ المقاوم للصدأ |
مُجَمَّع |
مركب تلميع خفيف أو منير |
ماء |
الحد الأدنى - الرطوبة التي تسيطر عليها |
وقت الدورة |
1-2 ساعات |
هدف |
سطح نظيف ومشرق، وجاهز للتلميع الكهربائي، أو الطلاء، أو الاستخدام المباشر |
الحرجة: شطف بين كل مرحلة. سوف تؤدي بقايا الوسائط الخزفية من المرحلة 1 إلى خدش السطح إذا تم نقلها إلى المرحلة 2. قم دائمًا بتصريف الأجزاء وشطفها بالماء النظيف واستخدم وسائط جديدة لكل مرحلة.
ليست كل المواد المطبوعة ثلاثية الأبعاد تتصرف بنفس الطريقة. فيما يلي جدول مرجعي عملي:
مواد الطباعة ثلاثية الأبعاد |
تكنولوجيا الطباعة |
الآلة الموصى بها |
المرحلة 1 وسائل الإعلام |
المرحلة 2 وسائل الإعلام |
الاعتبار الرئيسي |
|---|---|---|---|---|---|
جيش التحرير الشعبى الصينى |
FDM |
وعاء اهتزازي |
مخروط بلاستيك 2000# |
قشرة الجوز ناعمة |
مادة ناعمة - تجنب السيراميك العدواني. دورات قصيرة (1-2 ساعة) لمنع الإفراط في التليين. |
بيتغ / بيتغ-CF |
FDM |
وعاء اهتزازي |
مخروط بلاستيك 1500# |
قشرة الجوز ناعمة |
أكثر متانة قليلاً من PLA. استخدم مركبًا آمنًا للألمنيوم لتجنب التشقق الناتج عن الإجهاد. |
ABS |
FDM |
وعاء اهتزازي |
مخروط بلاستيك 1000# |
قشرة الجوز + مركب تلميع |
صعبة ولكن يمكن أن تكون متصدعة بسبب الإجهاد. تجنب التحميل الزائد على الوعاء. |
نايلون (PA12 / PA11) |
إس إل إس / إم جي إف |
وعاء اهتزازي أو قرص الطرد المركزي |
مخروط بلاستيكي 1200# أو سيراميك ناعم |
قشرة الجوز ناعمة |
غالبًا ما تحتوي أجزاء MJF على مسحوق زائد في التجاويف - يتم التنظيف المسبق بالموجات فوق الصوتية قبل السقوط. |
الراتنج (SLA / DLP) |
جيش تحرير السودان / منع فقدان البيانات |
وعاء اهتزازي (الوضع اللطيف) |
قطع بلاستيك ناعم 500# |
كوز الذرة لطيف |
الراتنج المعالج بالأشعة فوق البنفسجية هش. استخدم وسائط خفيفة جدًا ودورات قصيرة. التحقق من وجود خطر التصفيح على الأسطح المسطحة الكبيرة. |
ألتيم / جزيرة الأمير إدوارد (PEKK) |
FFF |
قرص الطرد المركزي |
بورسلين أو سيراميك ناعم |
تلميع البورسلين |
بوليمر عالي الأداء. يتطلب تشطيبًا عالي الطاقة بسبب صلابة السطح. دورات أطول مقبولة. |
الفولاذ المقاوم للصدأ (17-4 / 316 لتر) |
DMLS |
قرص الطرد المركزي أو برميل |
السيراميك عالي الألومينا الزاوي |
بلاستيك 2000# ثم تلميع البورسلين |
ابدأ بالسيراميك لإزالة علامات الدعم. تخفيض Ra النموذجي: من 8-12 ميكرومتر كما هو مطبوع إلى 0.8-1.6 ميكرومتر بعد الانتهاء. |
التيتانيوم (Ti6Al4V) |
حركة تحرير السودان/EBM |
برميل الطرد المركزي |
سيراميك SiC أو بورسلين ناعم |
قطع بلاستيكية دقيقة |
سطح EBM أكثر خشونة من SLM. استخدم ضغط الوعاء السفلي لحماية الجدران الرقيقة. لا توجد وسائط فولاذية - خطر امتصاص الهيدروجين. |
إنكونيل 718 |
حركة تحرير السودان |
برميل الطرد المركزي |
سيراميك كربيد 15×15 ملم |
بلاستيك 2000# |
صعب للغاية. يوصى باستخدام وسائط السيراميك SiC للمرحلة 1. تحقق من الميزات كل 60 دقيقة لتجنب الإفراط في التقريب. |
ماراجينج ستيل |
DMLS |
قرص الطرد المركزي أو برميل |
سيراميك عالي الألومينا |
كرات من الفولاذ المقاوم للصدأ أو البورسلين |
يمكن صقله حتى يصبح شبه مرآة باستخدام وسائط من الفولاذ المقاوم للصدأ + مركب صقل في المرحلة 3. |
القاعدة العامة لجميع المواد البلاستيكية المطبوعة ثلاثية الأبعاد: ابدأ بدورات أقصر وتحقق من التقدم بشكل متكرر. غالبًا ما تكون المواد البلاستيكية المطبوعة ثلاثية الأبعاد أكثر هشاشة أو أكثر مرونة من نظيراتها المصبوبة بالحقن، مما يجعلها أكثر حساسية للمعالجة الزائدة من الأجزاء المصنعة من نفس المادة.
س1: هل سيؤدي التشطيب الاهتزازي إلى إتلاف الأجزاء المطبوعة ثلاثية الأبعاد؟
فقط إذا كانت العملية خاطئة للمادة. الخطران الرئيسيان هما: (1) استخدام وسائط خزفية شديدة العدوانية على اللدائن الحرارية الناعمة مثل PLA - استخدم الوسائط البلاستيكية بدلاً من ذلك؛ (2) التحميل الزائد على الوعاء والتسبب في تصادم جزء من جزء - حافظ دائمًا على نسبة مناسبة من الوسائط إلى الأجزاء واستخدم فواصل الأجزاء للهندسة الهشة. قم بإجراء دورة اختبار مدتها 30 دقيقة قبل دفعات الإنتاج الكاملة.
س2: ما هي خشونة السطح (Ra) التي يمكنني تحقيقها على الأجزاء المطبوعة ثلاثية الأبعاد ذات التشطيب الاهتزازي؟
تعتمد النتائج النموذجية على خشونة البداية والمواد: FDM PLA/PETG — من Ra 3.2–6.4 ميكرومتر كما هو مطبوع وصولاً إلى Ra 0.8–1.6 ميكرومتر بعد التشطيب الاهتزازي. نايلون SLS - من Ra 4.0–8.0 ميكرومتر إلى Ra 0.8–1.2 ميكرومتر. الفولاذ المقاوم للصدأ DMLS - من Ra 6.0–12.5 ميكرومتر كما هو مطبوع إلى Ra 0.4–1.6 ميكرومتر بعد الانتهاء من 3 مراحل. بالنسبة لـ Ra أقل من 0.2 ميكرومتر (تشطيب المرآة)، عادةً ما يكون التلميع الكهربائي أو التلميع اليدوي مطلوبًا كخطوة أخيرة.
س 3: هل يمكن للتشطيب الاهتزازي التعامل مع الأجزاء ذات الهياكل الشبكية الدقيقة أو على شكل قرص العسل؟
بحذر. يمكن للهياكل الشبكية الدقيقة (سمك الجدار أقل من 1.5 مم) أن تنثني وتنكسر تحت ضغط الوسائط. الحلول: (1) استخدم كوز الذرة أو وسائط قشرة الجوز بدلاً من السيراميك/البلاستيك الصلب؛ (2) تشغيل أحمال أخف (الأجزاء لا تشغل أكثر من 15% من حجم الوعاء)؛ (3) استخدام سلة أجزاء مخصصة لعزل القطع الهشة؛ (4) تحقق كل 20-30 دقيقة خلال الدورة.
س 4: كيف يمكنني تنظيف المسحوق المتبقي أو الراتينج غير المعالج من الأجزاء المطبوعة ثلاثية الأبعاد قبل سقوطها؟
أجزاء SLS/MJF: استخدم منظف بالموجات فوق الصوتية مع محلول منظف مائي لمدة 10-15 دقيقة قبل المعالجة الاهتزازية. يؤدي هذا إلى إزالة المسحوق السائب من الثقوب والتجاويف والميزات الدقيقة التي قد تلوث الوسائط الخاصة بك. أجزاء SLA: إذا لم يتم معالجة الأجزاء بالكامل بعد المعالجة، فقم بمعالجتها بالكامل أولاً - يصبح الراتنج غير المعالج لزجًا في الوعاء الاهتزازي ويغطي الوسائط. أجزاء FDM: يعمل ضخ الهواء أو الشطف السريع على إزالة الحطام السائب قبل التحميل.
س5: ماذا يحدث إذا كانت أجزائي تحتوي على هياكل داعمة لا أستطيع إزالتها بالكامل قبل الانتهاء؟
يمكن مزج علامات الدعم الخفيفة أثناء المرحلة الاهتزازية الأولى إذا كانت محاذية للسطح. ومع ذلك، يجب إزالة بقايا الدعم المرتفعة أو الضخمة يدويًا (أداة القطع أو الصنفرة الدقيقة) قبل التحميل - وإلا فإن الحركة الاهتزازية ستنشر التلوث عبر سطح الجزء. بالنسبة للأجزاء ذات علامات الاتصال الداعمة التي لا يمكن تجنبها، قم بتخصيص دورة أطول للمرحلة الأولى باستخدام الوسائط الخشنة للقطع بشكل أعمق.
س 6: هل يمكنني قلب أجزاء FDM بمواد داعمة قابلة للذوبان في الماء (PVA/Soluble BVOH)؟
نعم، لكن قم بإزالة الدعامة القابلة للذوبان قبل السقوط، وليس بعده. سيؤدي التدحرج بالماء الموجود إلى إذابة الدعامة الموجودة داخل الوعاء، مما يؤدي إلى إنشاء ملاط لزج يغطي الأجزاء والوسائط. قم بنقع الأجزاء وشطفها في الماء لإذابة دعامات PVA/BVOH أولاً، ثم قم بتجفيف الأجزاء تمامًا قبل تحميلها في الوعاء الاهتزازي.
س 7: كم من الوقت تستغرق عملية التشطيب الاهتزازي للدفعة بأكملها؟
بالنسبة للأجزاء البلاستيكية المطبوعة ثلاثية الأبعاد: إجمالي 3-6 ساعات (المرحلة 1 + المرحلة 2). بالنسبة للأجزاء المعدنية المطبوعة ثلاثية الأبعاد: إجمالي 5 إلى 10 ساعات عبر ثلاث مراحل. ضمن هذا النطاق، يتم ضبط وقت الدورة بناءً على كمية المواد التي يجب إزالتها (والتي ترتبط بمدى خشونة السطح المطبوع). تتطلب الطابعات ذات الطبقة الدقيقة (طبقات 0.1 مم مقابل 0.28 مم) وقت إزالة أقل نسبيًا.
س8: هل أحتاج إلى ضبط معلمات بناء الطباعة ثلاثية الأبعاد الخاصة بي للتحضير للمعالجة اللاحقة الاهتزازية؟
يمكن أن تؤدي بعض تعديلات معلمات البناء إلى تقليل وقت ما بعد المعالجة بشكل كبير: استخدم زاوية نقطية تبلغ 0 درجة أو 45 درجة (مقابل 90 درجة) لتسهيل إزالة خط الطبقة؛ توجيه الأجزاء لتقليل مساحة السطح التي تتطلب تشطيبًا إذا كانت هناك وجوه معينة فقط تحتاج إلى أن تبدو جيدة؛ بالنسبة إلى DMLS/SLM المعدنية، ناقش متطلبات 'السطح المدمج' مع خدمة الطباعة لديك - يمكن أن يؤدي تحديد سرعة إعادة طلاء أكثر دقة أو كثافة طاقة أقل إلى إنتاج سطح بداية أكثر سلاسة وينتهي بشكل أسرع.
