Endbearbeitung von 3D-gedruckten Teilen: Vibrationsnachbearbeitung für die Serienproduktion

Ihre 3D-gedruckten Teile kommen von der Bauplatte rau aus – sichtbare Schichtlinien, Stützmarkierungen und Oberflächenunregelmäßigkeiten, die sie unfertig aussehen lassen. Manuelles Schleifen ist langsam, inkonsistent und lässt sich nicht skalieren. Die chemische Dampfglättung funktioniert nur bei bestimmten Kunststoffen und führt zu Sicherheits- und Compliance-Problemen. Wenn Sie 3D-gedruckte Teile in beliebiger Menge herstellen, benötigen Sie eine Nachbearbeitungsmethode, die wiederholbar und stapelfreundlich ist und keine Fachkräfte erfordert.

Dieser Leitfaden konzentriert sich auf die Vibrations-Massenbearbeitung als primäre Nachbearbeitungslösung für 3D-gedruckte Teile – und zeigt Ihnen genau, wie Sie diese auf verschiedene Materialien und Produktionsziele anwenden können.

Inhaltsverzeichnis

1. Warum 3D-gedruckte Teile nachbearbeitet werden müssen

2. Die vier Nachbearbeitungsmethoden im Vergleich

3. Warum die Vibrationsbearbeitung für die Serienproduktion von Vorteil ist

4. Schritt-für-Schritt: Fertigstellen von 3D-gedruckten Kunststoffteilen

5. Schritt-für-Schritt: Endbearbeitung von 3D-gedruckten Metallteilen

6. Medien- und Prozesskurzreferenz von 3D-Druckmaterial

7. Häufig gestellte Fragen

Warum 3D-gedruckte Teile nachbearbeitet werden müssen

Egal welche 3D-Drucktechnologie Sie verwenden – FDM, SLS, MJF, SLA, DMLS oder SLM – die fertige Oberfläche hat eines gemeinsam: Sie entspricht nicht dem Endproduktstandard.

Der schichtweise Abscheidungsprozess führt zu drei Kategorien von Oberflächenproblemen:

• Schichtlinien – sichtbare horizontale Streifen aus dem Druckprozess. Am stärksten ausgeprägt bei FDM-Teilen; immer noch vorhanden, aber feiner bei SLS und SLA.

• Stütz- und Gerüstmarkierungen – grobe Abschnitte, an denen Stützstrukturen an der Bauplattform befestigt sind oder überhängen.

• Oberflächenrauheit – Ra-Werte auf gedruckten Teilen liegen typischerweise zwischen 3,2 µm und 12,5 µm und liegen damit weit über dem, was die meisten funktionalen oder ästhetischen Oberflächen erfordern.

• Restpulver oder ungehärtetes Harz – SLS- und SLA-Teile behalten oft Pulver in Spalten oder ungehärtetes Harz auf Oberflächen.

Bei Teilen in Produktionsqualität ist die Nachbearbeitung nicht optional. Es ist Teil des Herstellungsprozesses.

Die vier Nachbearbeitungsmethoden im Vergleich

Bevor Sie sich für eine Methode entscheiden, sollten Sie sich darüber im Klaren sein, was jede einzelne davon bewirkt – und wie viel sie Sie an Zeit, Konsistenz und Materialkompatibilität kostet.

1. Manuelles Schleifen

Die zugänglichste Methode: Handschleifen mit zunehmend feinerer Körnung (120 → 220 → 400 → 800 → 1200). Funktioniert für Prototypen und Einzelstücke.

Geeignet für: Einzelne Prototypen, Hobbydrucke, Teile mit komplexer Innengeometrie, die mit keinem anderen Werkzeug erreicht werden können.

Nicht geeignet für: Serienfertigung, Teile mit engen Toleranzen, alles, was eine gleichbleibende Oberflächenqualität erfordert.

2. Glättung durch chemische Dämpfe

Setzen Sie ABS-, ASA- oder HIPS-Teile in einer geschlossenen Kammer Lösungsmitteldämpfen (Aceton, MEK) aus. Der Dampf löst die äußere Oberfläche leicht auf, füllt die Schichtlinien und erzeugt eine glänzende, spritzgegossene Optik.

Ideal für: Ästhetische Verbraucherteile, bei denen eine glänzende Oberfläche das Ziel ist.

Nicht geeignet für: Alle Teile, die Maßgenauigkeit erfordern (Lösungsmittel verformen dünne Wände), die meisten technischen Thermoplaste (PLA, PETG, Nylon) oder Produktionsumgebungen mit Sicherheits- und Emissionsvorschriften.

3. Medienstrahlen / Sandstrahlen

Sprühen Sie mit Druckluft feine Medien (Kunststoffkugeln, Soda oder Aluminiumoxid) auf die Teileoberfläche. Gut für gleichmäßig matte Oberflächen und Lackvorbereitung.

Geeignet für: SLS-Nylonteile, Lackvorbereitung, Teile mit komplexen Innenkanälen, in die herumwirbelnde Medien nicht gelangen können.

Risiken: Kantenverrundung bei scharfen Merkmalen, übermäßiges Strahlen dünner Abschnitte, inkonsistente Ergebnisse bei großen Chargen, sofern nicht sorgfältig abgestimmt.

4. Gleitschleifen

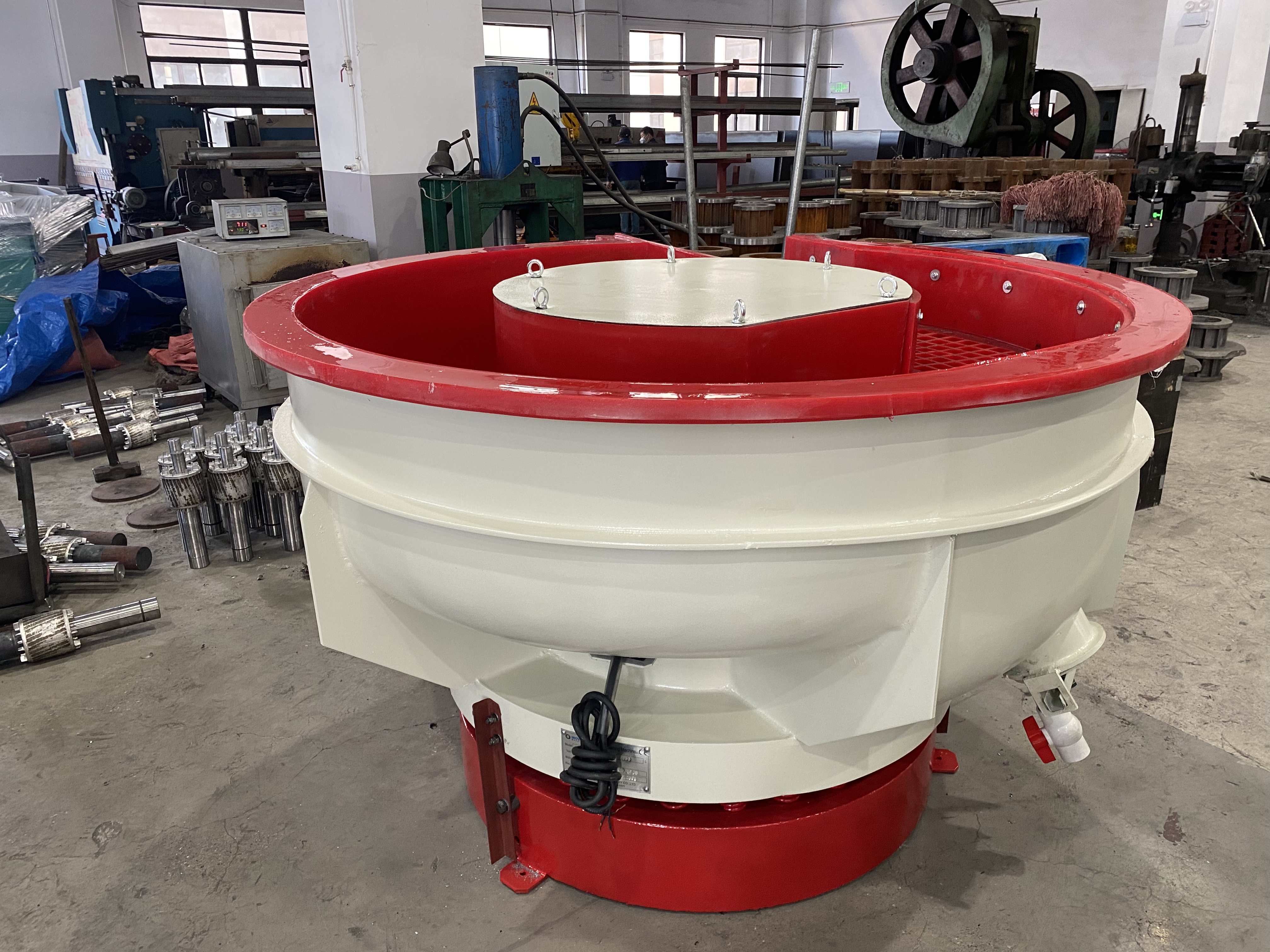

Legen Sie die Teile in eine vibrierende Schüssel oder Trommel mit Schleif- oder Poliermitteln. Die Vibrationsbewegung treibt Medien kontinuierlich und gleichmäßig gegen Teiloberflächen. Eine Maschine bearbeitet Dutzende oder Hunderte Teile gleichzeitig.

Ideal für: Serienproduktion, gleichbleibende Oberflächenqualität, Entgraten von Stützmarkierungen, Glätten von Schichtlinien, skalierbare Arbeitsabläufe.

Direkter Vergleich

Für Produktionschargen von mehr als 10 Teilen ist Gleitschleifen die klare Wahl – konsistente Ergebnisse, minimaler Arbeitsaufwand, skalierbarer Prozess und kompatibel mit den unterschiedlichsten 3D-Druckmaterialien.

Warum die Vibrationsbearbeitung für die Serienproduktion von Vorteil ist

Das macht die Gleitschleifbearbeitung zur praktischsten Nachbearbeitungsmethode für 3D-gedruckte Teile im großen Maßstab:

Konsistenz über die gesamte Charge hinweg – Jedes Teil in der Schüssel erhält den gleichen Medienkontakt, den gleichen Druck und die gleiche Zykluszeit. Keine Bedienervariabilität.

Keine Fachkräfte erforderlich – Teile laden, Medien und Compound hinzufügen, Timer einstellen, losgehen. Ein Bediener kann mehrere Maschinen verwalten.

Bewältigt große Mengen – Eine Standard-Vibrationsschüssel verarbeitet je nach Teilegröße 50–200 Teile pro Zyklus. Schleuderscheibensysteme bewältigen einen noch höheren Durchsatz bei kleineren Teilen.

Einstellbarer Endgrad – Kontrollieren Sie das Ergebnis durch Anpassen von Medientyp, -größe, -mischung und Zykluszeit. Gleiche Maschine, mehrere Finish-Ebenen.

Funktioniert auf fast allen 3D-gedruckten Materialien – von PLA und PETG bis hin zu SLS-Nylon, DMLS-Edelstahl und SLM-Titan – die Vibrationsveredelung passt sich der richtigen Medienauswahl an.

Tipp für dünnwandige und Gitterstrukturen: Verwenden Sie Teiletrenner oder spezielle Teilekörbe, um den Kontakt zwischen Teilen während der Vibrationsbearbeitung zu verhindern. Kleine, zerbrechliche 3D-gedruckte Teile (insbesondere FDM mit < 1 mm Wandstärke) sind bei Belastungen mit hoher Dichte anfälliger für Biegung und Beschädigung. Lassen Sie leichtere Lasten laufen und prüfen Sie alle 30 Minuten.

Schritt-für-Schritt: Fertigstellen von 3D-gedruckten Kunststoffteilen

Dies ist das standardmäßige zweistufige Vibrationsverfahren für die meisten FDM- und SLS-Kunststoffteile.

Stufe 1 – Ebenenlinienglättung

Stufe 2 – Aufhellen und Trocknen

Checkliste für die Nachbearbeitung vor dem Verpacken: Überprüfen Sie jedes Teil auf verbleibende Medienreste in Löchern, Gewinden oder feinen Merkmalen. Eventuell eingeschlossene Medien mit Druckluft ausblasen. Wenn das Teil beschichtet oder lackiert werden soll, wischen Sie es nach dem Trocknen mit Isopropylalkohol (IPA) ab.

Schritt-für-Schritt: Endbearbeitung von 3D-gedruckten Metallteilen (DMLS / SLM / EBM)

3D-gedruckte Metallteile – typischerweise Edelstahl, Titan oder Inconel – erfordern einen aggressiveren Materialabtrag, um die raue Oberfläche im Zustand der Pulverbettschmelzung zu beseitigen. Für beste Ergebnisse verwenden Sie ein Hochenergie-Zentrifugalsystem.

Stufe 1 – Unterstützung der Markierungsüberblendung und anfänglichen Glättung

Stufe 2 – Oberflächenveredelung

Stufe 3 – Letzte Politur oder Beschichtungsvorbereitung (optional)

Wichtig: Zwischen jedem Schritt spülen. Rückstände von Keramikmedien aus Stufe 1 zerkratzen die Oberfläche, wenn sie in Stufe 2 transportiert werden. Lassen Sie die Teile stets abtropfen, spülen Sie sie mit klarem Wasser ab und verwenden Sie für jede Stufe frische Medien.

Medien- und Prozesskurzreferenz von 3D-Druckmaterial

Nicht alle 3D-gedruckten Materialien verhalten sich gleich. Hier ist eine praktische Referenztabelle:

Allgemeine Regel für alle 3D-gedruckten Kunststoffe: Beginnen Sie mit kürzeren Zyklen und überprüfen Sie den Fortschritt regelmäßig. 3D-gedruckte Kunststoffe sind oft spröder oder flexibler als ihre spritzgegossenen Gegenstücke, wodurch sie anfälliger für übermäßige Bearbeitung sind als bearbeitete Teile aus demselben Material.

Häufig gestellte Fragen

F1: Beschädigt die Gleitschleifbearbeitung meine 3D-gedruckten Teile?

Nur wenn der Prozess für das Material falsch ist. Die beiden Hauptrisiken sind: (1) Verwendung zu aggressiver Keramikmedien auf weichen Thermoplasten wie PLA – verwenden Sie stattdessen Kunststoffmedien; (2) Überlastung der Schüssel und Kollision von Teil zu Teil – achten Sie immer auf das richtige Medien-zu-Teil-Verhältnis und verwenden Sie Teiletrenner für empfindliche Geometrien. Führen Sie vor der vollständigen Produktionscharge einen 30-minütigen Testzyklus durch.

F2: Welche Oberflächenrauheit (Ra) kann ich bei 3D-gedruckten Teilen durch Gleitschleifen erreichen?

Typische Ergebnisse hängen von der Ausgangsrauheit und dem Material ab: FDM PLA/PETG – von Ra 3,2–6,4 µm im Druckzustand bis hin zu Ra 0,8–1,6 µm nach dem Gleitschleifen. SLS-Nylon – von Ra 4,0–8,0 µm bis Ra 0,8–1,2 µm. DMLS-Edelstahl – von Ra 6,0–12,5 µm im Druckzustand bis Ra 0,4–1,6 µm nach dreistufiger Endbearbeitung. Für Ra unter 0,2 µm (Spiegelglanz) ist als letzter Schritt typischerweise Elektropolieren oder manuelles Polieren erforderlich.

F3: Können Teile mit feinen Gitter- oder Wabenstrukturen durch Gleitschleifen bearbeitet werden?

Mit Vorsicht. Feine Gitterstrukturen (Wandstärke < 1,5 mm) können sich unter Mediendruck verbiegen und brechen. Lösungen: (1) Verwenden Sie Maiskolben- oder Walnussschalenmedien anstelle von Hartkeramik/Kunststoff; (2) leichtere Ladungen verarbeiten (Teile nehmen nicht mehr als 15 % des Schüsselvolumens ein); (3) Verwenden Sie einen speziellen Teilekorb, um zerbrechliche Teile zu isolieren. (4) Überprüfen Sie alle 20–30 Minuten während des Zyklus.

F4: Wie entferne ich restliches Pulver oder ungehärtetes Harz von meinen 3D-gedruckten Teilen, bevor ich sie in den Trockner gebe?

SLS/MJF-Teile: Vor der Vibrationsbearbeitung 10–15 Minuten lang einen Ultraschallreiniger mit wässriger Reinigungslösung verwenden. Dadurch wird loses Pulver aus Löchern, Hohlräumen und feinen Merkmalen entfernt, das andernfalls Ihre Medien verunreinigen würde. SLA-Teile: Wenn Teile nicht vollständig nachgehärtet sind, härten Sie sie zuerst vollständig aus – nicht ausgehärtetes Harz wird in der Vibrationsschüssel klebrig und bedeckt das Medium. FDM-Teile: Durch schnelles Ausblasen oder Spülen werden lose Rückstände vor dem Laden entfernt.

F5: Was passiert, wenn meine Teile Stützstrukturen haben, die ich vor der Fertigstellung nicht vollständig entfernen kann?

Leichte Stützspuren können bereits im ersten Rüttelschritt ausgeblendet werden, wenn sie bündig mit der Oberfläche abschließen. Allerdings sollten erhabene oder sperrige Stützreste vor dem Laden manuell (Schneidwerkzeug oder Feinschleifen) entfernt werden, da sonst durch die Vibrationswirkung die Verschmutzung auf der Teileoberfläche verteilt wird. Planen Sie für Teile mit unvermeidbaren Stützkontaktstellen einen längeren Zyklus der Stufe 1 mit gröberen Medien ein, um tiefer zu schneiden.

F6: Können FDM-Teile mit wasserlöslichem Trägermaterial (PVA/lösliches BVOH) geschleudert werden?

Ja – aber entfernen Sie den löslichen Träger vor dem Trommeln, nicht danach. Durch das Taumeln mit vorhandenem Wasser wird der Träger in der Schüssel aufgelöst und es entsteht eine klebrige Aufschlämmung, die Teile und Medien umhüllt. Teile zunächst in Wasser einweichen und abspülen, um die PVA/BVOH-Träger aufzulösen, dann die Teile vollständig trocknen, bevor sie in die Vibrationsschüssel geladen werden.

F7: Wie lange dauert der gesamte Gleitschleifprozess für eine Charge?

Für 3D-gedruckte Kunststoffteile: insgesamt 3–6 Stunden (Stufe 1 + Stufe 2). Für 3D-gedruckte Metallteile: insgesamt 5–10 Stunden in drei Phasen. Innerhalb dieses Bereichs wird die Zykluszeit basierend darauf angepasst, wie viel Material entfernt werden muss (was davon abhängt, wie rau die gedruckte Oberfläche ist). Drucker mit feinerer Schichthöhe (0,1-mm-Schichten gegenüber 0,28-mm-Schichten) benötigen proportional weniger Entfernungszeit.

F8: Muss ich meine 3D-Druck-Bauparameter anpassen, um mich auf die Vibrationsnachbearbeitung vorzubereiten?

Durch einige Anpassungen der Build-Parameter kann die Nachbearbeitungszeit erheblich verkürzt werden: Verwenden Sie einen Rasterwinkel von 0° oder 45° (im Vergleich zu 90°), um das Entfernen von Ebenenlinien zu erleichtern. Richten Sie Teile so aus, dass die Oberfläche, die nachbearbeitet werden muss, minimiert wird, wenn nur bestimmte Flächen gut aussehen müssen. Besprechen Sie bei Metall-DMLS/SLM die Anforderungen an die „wie gebaute Oberfläche“ mit Ihrem Druckdienstleister. Durch die Festlegung einer feineren Beschichtergeschwindigkeit oder einer niedrigeren Energiedichte kann eine glattere Ausgangsoberfläche erzielt werden, die schneller fertiggestellt wird.
